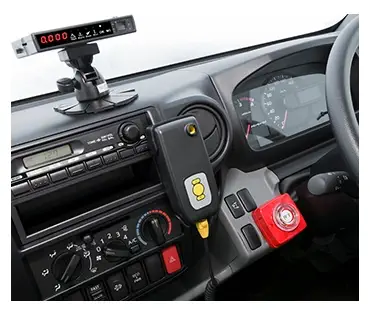

アルコールチェックでエンジン始動
ALC-ZERO
アルコールインターロックシステム
【東海電子】
※スタンダードモデル(ALC-ZEROⅠ)、カメラ・SDカード付きモデル(ALC-ZEROⅡ)。

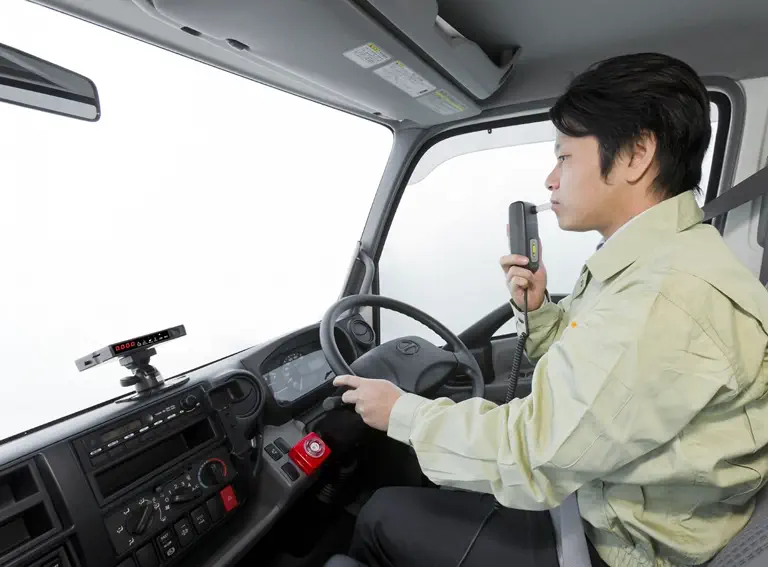

飲酒運転を0に。ドライバーの呼気からアルコールが検知されると車のエンジンがかからない。飲んだら乗るなのインターロックシステム。
ALC-ZERO 4つのポイント
アルコールインターロック
- アルコールチェックOKで出庫できる
- アルコールインターロックシステムを取付けた車両は、アルコール測定をしないでキーを回してもエンジンは始動しません。また、アルコールが検知されてもエンジンは始動しません。

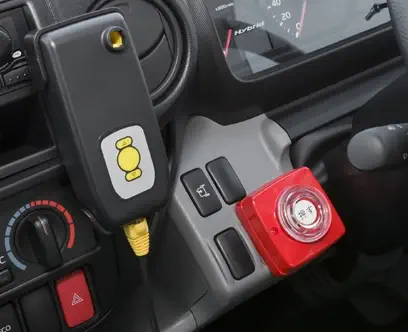

オーバーライド(緊急スイッチ)
- 緊急時にはエンジンをかけられる
- 車両の故障や乗務員の急病など、緊急時には誰でもすぐにエンジンを始動できるよう、緊急スイッチが取付けられています。アルコール検査をしないでエンジンをかけられるからと不正や乱用をされないよう、履歴が残ります。
フリータイマー
- 設定時間内は再度エンジンをかけられる
- 管理者が設定した時間内は、荷卸しや給油などでエンジンを停止させても、アルコール検査なしで再度エンジンを始動できるよう設定できます。（アイドリングストップ搭載車にも対応）
抜き打ち検査
- 長時間運行の再測定

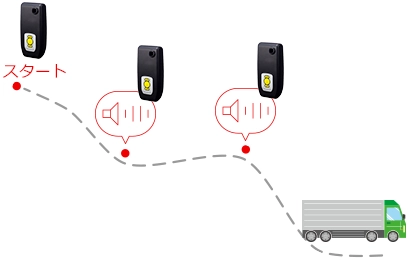

- 乗車スタートから長時間経過した場合、抜き打ちで再測定を求められます。「エンジンを止めて測定してください」と音声ガイドが流れたら、安全な場所に車を停止させ、アルコール検査を行ってください。（走行中にエンジンは止まりません）
アルコールインターロックシステムALC-ZEROの使い方
Step1

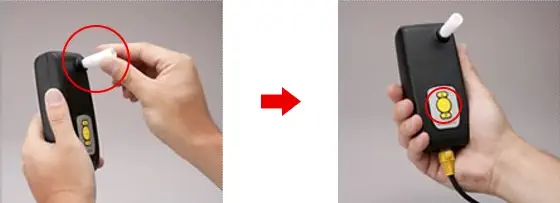

ハンディユニットに専用のマウスピースを取付けて、電源ON(黄色ボタン)。
Step2

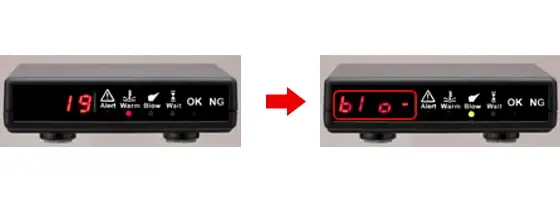

ウォームアップ開始(20秒～)。ディスプレイユニットの表示が「blo」になったら準備OK。
Step3

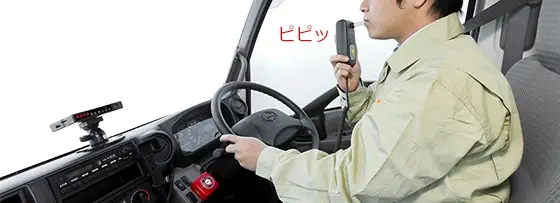

マウスピースをくわえて約3～5秒、ピピッと音が鳴るまで息を吹きかけ、アルコール検査。

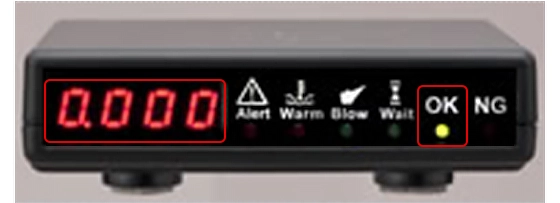

OK 検知なし
数値が0ならば「エンジンをかけてください」と音声ガイドが流れ、エンジンをかけられます。

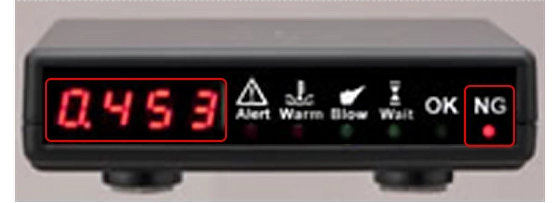

NG 検知あり
アルコールを検知すると、エンジンをかけられません。運行管理者へ連絡してください。

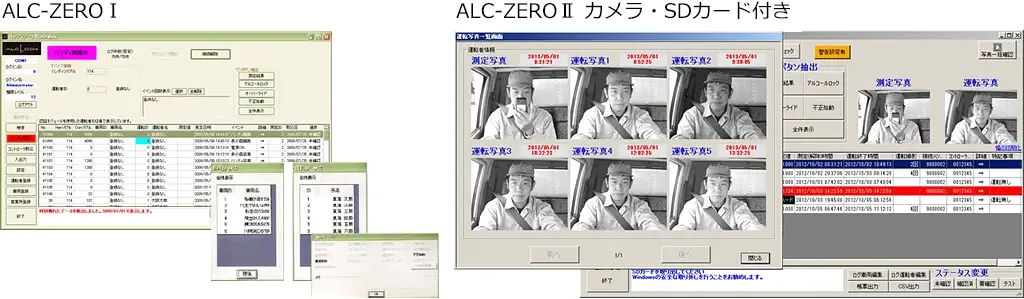

アルコールインターロックシステムALC-ZEROのデータ管理
- コントローラーユニットに保存されているマスターデータは、ハンディユニット/SDカード(ZEROⅡのみ)にコピーされます。
- ALC-ZEROⅡの場合は、SDカードを挿入して、データを閲覧します。
- ハンディユニットの場合は、車両からハンディユニットを取外し、ハンディユニットとオプションのメンテナンスツールキットとパソコンをつなげ、データを閲覧します。
- データは、アルコール検査結果の他、測定やロックの有無、機器の分解や断線のログも閲覧できます。
- 管理者は、管理画面からフリータイマー機能などの運用設定や全車両のデータ解析を行えます。
アルコールインターロックシステムALC-ZEROのシステム構成

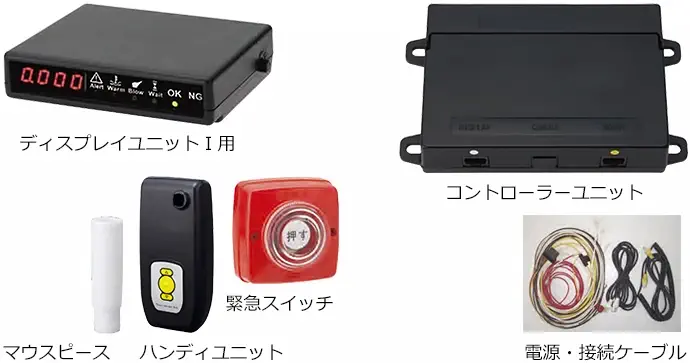

ALC-ZEROⅠ
- ディスプレイユニット
- コントローラーユニット
- ハンディユニット・マウスピース×1
- 緊急スイッチ・電源・接続ケーブル

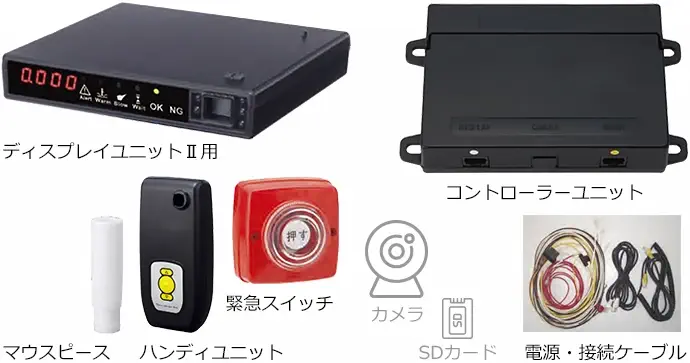

ALC-ZEROⅡ
- ディスプレイユニット(カメラ・SDカード)
- コントローラーユニット
- ハンディユニット・マウスピース×1
- 緊急スイッチ・電源・接続ケーブル
アルコール検知器のメンテナンス
アルコール検知器は、精度を維持するため、校正と呼ばれる定期的なセンサー(ハンディユニット)の交換が必要です。ALC-ZEROの交換目安は、使用開始から6か月。ハンディユニットの交換は有償です。

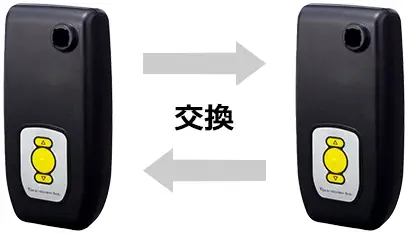

ALC-ZEROのハンディユニット交換
- 使用開始から6か月の1週間前に音声でお知らせ。
- メーカーに「ALC-ZEROの交換用ハンディユニット」を注文。
東海電子サポートダイヤル 0120-609-100 - 本体の電源をOFFにし、ハンディユニットを交換。
- 使用済みのものは、配達された箱にてメーカーに返送。
商品紹介
ALC-ZERO
アルコールインターロックシステム【東海電子】
※スタンダードモデル(ALC-ZEROⅠ)、カメラ・SDカード付きモデル(ALC-ZEROⅡ)。
据置型燃料電池式センサーアルコールインターロックオーバーライド(緊急スイッチ)フリータイマー抜き打ち検査音声ガイドデータ管理専用マウスピースカメラ・SDカード(ZEROⅡのみ)
ALC-ZEROの付属品
- ディスプレイユニット ZEROⅠ/ZEROⅡ用(カメラ・SDカード)
- コントローラーユニット
- ハンディユニット
- マウスピース×1
- 緊急スイッチ
- 電源・接続ケーブル
ALC-ZEROの仕様
| モデル名 | ■ALC-ZEROⅠ T-ALC-LK100 ■ALC-ZEROⅡ T-ALC-LK200(カメラ・SDカード付き) |
|---|---|
| ディスプレイユニット | ■ALC-ZEROⅠ サイズ：W100×H29×D87mm、質量：126g ■ALC-ZEROⅡ サイズ：W125×H23×D120mm、質量：195g |
| コントローラーユニット | サイズ：W176×H34×D108mm、質量：235g |
| ハンディユニット | サイズ：W60×H130×D41mm、質量：149g |
| 測定方式 | 呼気中アルコール濃度測定 |
| センサー部 | 高精度燃料電池型センサー |
| 表示単位 | mg/L |
| 測定範囲 | 0.050～2.000mg/L |
| 分解能 | 0.001mg/L |
| 結果表示 | ディスプレイユニットに4桁で表示 |
| 警告音 | 音声+ディスプレイ表示 |
| ウォームアップ | 20秒(25℃時)～180秒(-20℃時) |
| 省エネモード | コントローラーユニットにあり |
| 吹き込み量 | 1.0L(測定により呼気量3段階に変更可) |
| 吹き込み時間 | 約3～5秒(強さによる) |
| 吹き込み方式 | 専用マウスピース(1本付属) |
| 数値解析時間 | アルコール検知なし：即時 アルコール検知あり：5～15秒以内(使用環境、濃度により異なる) |
| 電源 | 12V/24V車(マイナスアース方式の電源仕様車限定) |
| 消費電力 | 動作時：1.8W、待機時：0.1W(12V車)/0.17W(24V車) |
| 待機電流 | 8mA(12V車)/7mA(24V車) |
| 使用環境 | -40℃～+70℃(90%RH以下結露なきこと) |
| 保存環境 | -45℃～+85℃(90%RH以下結露なきこと) |
| 記録方式 | 1.マスターデータ：コントローラーユニットに6万件(約3年分) 2.ハンディユニットにコピー：データをパソコンにダウンロード 3.SDカードにコピー(ZEROⅡのみ)：データをパソコンにダウンロード |
| データ管理 | 転送・運用設定：メンテナンスツールキット(オプション) データ解析・管理：インターロックログビューワー |
| 校正期限 | 6か月の1週間前に音声でお知らせ |
