無線機の通信距離を2倍に

IC-RP6300CR

中継器デジタル簡易無線機免許局増波モデル用の中継装置

【アイコム】

増波モデルのデジタル簡易無線機免許局に対応した中継器。設置することにより、簡単に通信距離を拡張できます。

※増波モデル(IC-DU45/IC-DU75 PLUS/IC-DU75 LITE PLUS/IC-DU7505N/IP700 PLUS)に対応。

資料/見積依頼カタログダウンロード

中継器で無線機の通信距離が2倍に!?

一般的な簡易無線機の通信範囲の目安は、1～4km。周辺環境により、電波の弱い場所もあります。通信する無線機同士の間に中継器(中継装置)を設置し、中継することにより、無線機の通信距離を約2倍に拡張したり、不感地帯の解消が可能です。

IC-RP6300CRは、アイコムのデジタル簡易無線機免許局増波モデル用の中継器(中継装置)です。デジタル簡易無線機免許局増波モデルとは、昨今のチャンネル不足や通信の混信の問題を解消するためにチャンネル数を従来より10ch追加し、75ch利用できるようになったモデルで、この増波モデルから中継器(10ch)が利用できるようになりました。

【アイコムのデジタル簡易無線機免許局増波モデル】
IC-DU45/IC-DU75 PLUS/IC-DU75 LITE PLUS/IC-DU7505N/IP700 PLUS

アイコムデジタル簡易無線中継装置 IC-RP6300CR 中継器で無線機の通信距離が2倍に

商品紹介

IC-RP6300CR

中継器デジタル簡易無線機免許局増波モデル用の中継装置

【アイコム】

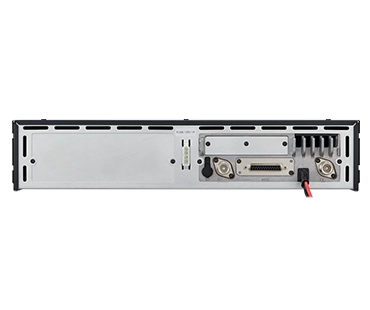

通信範囲目安：2倍免許局5W10ペアchデュプレクサ付属障害検知自動停止D-SUB 25ピン外部機器接続コネクター外付けアッテネーター接続対応19インチサーバーラック対応

IC-RP6300CRの付属品

デュプレクサ
ハンドル
電源ケーブル
同軸ケーブル

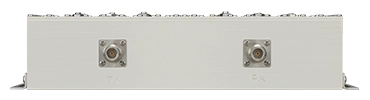

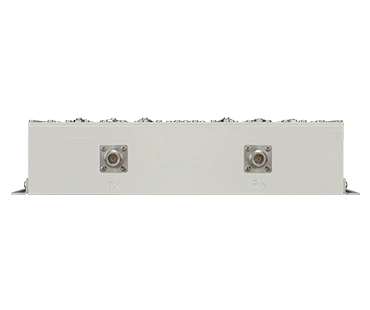

付属のデュプレクサとは？: デュプレクサとは、送信と受信のアンテナを共用する部品で、デュプレクサが付属しているとアンテナ1本でシステム構築ができ、中継装置の設置が安易に行えます。

資料/見積依頼カタログダウンロード

IC-RP6300CRの仕様

サイズ	本体：W483.0×H88.0×D260.0mm デュプレクサ：W317.0×H72.0×D268.4mm(突起部を含む)
重量	本体：約5.7kg デュプレクサ：約5kg
使用周波数	TX 468.796875～468.853125MHz RX 465.034375～465.090625MHz
チャンネル数	TX 10チャンネル RX 10チャンネル
通信方式	半複信方式
空中線インピーダンス	50Ω不平衝
電波の型式	F1C/F1E/F1D/F1F
電圧電源	DC13.6V±15%
消費電力	受信最大出力時：1.9A以下(4Ω負荷、VOL MAX時) 送信時：5A以下待受時：0.5A以下(FAN OFF)
使用温度範囲	－30℃～＋60℃
技術基準規格	ARIB STD-T98 2.0版

■送信部
送信出力	5W
変調方式	4値FSK方式
占有周波数帯域	5.8kHz以下
最大周波数偏位	±1083Hz以上、±1324Hz以下
スプリアス発射の強度	帯域外領域：2.5µW以下スプリアス領域：2.5µW以下

■受信部
受信方式	シンセサイザー発振によるダブルスーパーヘテロダイン方式
中間周波数	第一：49.95MHz/第二：450kHz
受信感度	BER=1×10^-2スタティック時：0dBµV以下(EMF) BER=3×10^-2フェージング時：5dBµV以下(EMF)
相互変調特性	53dB以上
スプリアス妨害比	53dB以上
低周波出力	外部SP出力：4W以上(10%歪時)
オーディオインピーダンス	外部SP：4Ω
