YDX-8 8つのポイント
選べる3つの運用方式
デジタコ YDX-8は、データ取得方法をLTE通信/無線LAN/SDカードから車両単位で選べます。
YDX-8の運用イメージ 1LTE通信
通信型のデジタルタコグラフ。リアルタイムな情報を取得したい運用におすすめです。
YDX-8の運用イメージ 2無線LAN
無線LANでデータを転送。SDカードの抜き差しの手間を省きたい運用におすすめです。
YDX-8の運用イメージ 3SDカード
SDカード3スロット(デジタコ+ドラレコ×2)。ランニングコストを抑えたい運用におすすめです。
危険運転を検知して警告
デジタコ YDX-8は、ドライブレコーダーの映像から画像認識により危険運転を検知します。
※認識機能が使用できない条件があります。リアルタイムの映像送信は、LTE通信での運用が必要です。
| ドライブレコーダーの映像から画像認識により検知 | 検知する危険運転 | 警報を鳴らす | 映像を記録 | 映像を送信 |
|---|---|---|---|---|

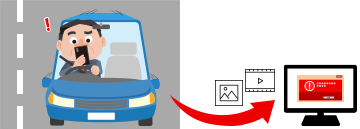

 | スマホ通話 走行中にスマホを持って通話しているドライバーを認識。 | - | ||

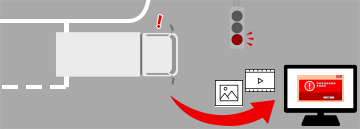

 | 赤信号通過 信号機を認識し、赤信号で交差点を通過した時。 | - | ||
 | 車線逸脱 車線を認識し、ふらつき運転やはみ出し走行をした時。 | |||

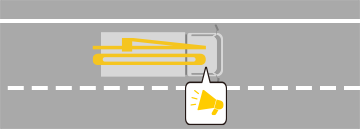

 | 路面標示(制限速度) 路面の制限速度を認識し、制限速度以上で走行した時。 | |||

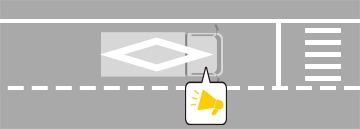

 | 路面標示(ひし形) 路面の横断歩道ありマークを認識し、車両の挙動により。 | |||
 | 路面標示(止まれ) 路面の止まれを認識し、車両の挙動により。 | |||
 | 前方車両接近 前方車両との車間距離を計測し、不足している時。 | |||

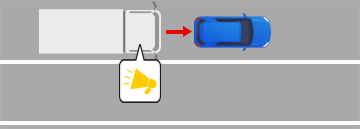

 | あおり運転 前方車両接近より近い走行をあおり運転と認識。 | - | ||

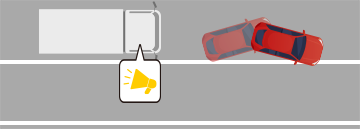

 | 前方異常車両接近 他レーンから前方に割込まれ、蛇行運転をされた時。 | - | ||

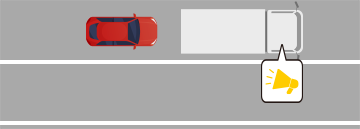

 | 後方異常車両接近 後方車両との車間距離が近い時にあおられていると認識。 | - | ||

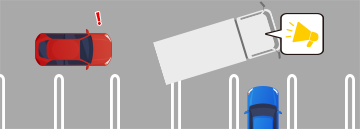

 | 後方車両接近 バック中、後方に車両がいて接触の恐れがある時。 | - | - | |
 | 後方歩行者接近 バック中、後方に歩行者がいて接触の恐れがある時。 | - | - | |

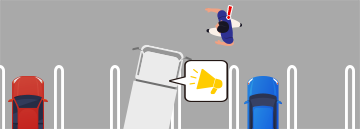

 | 発進時歩行者接近 停車から発信する際、歩行者がいて接触の恐れがある時。 | - | ||

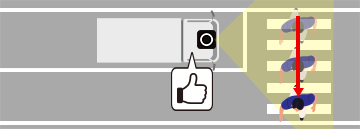

 | 歩行者優先Good評価 信号機のない横断歩道前で停車し、歩行者を優先した時。 | - |

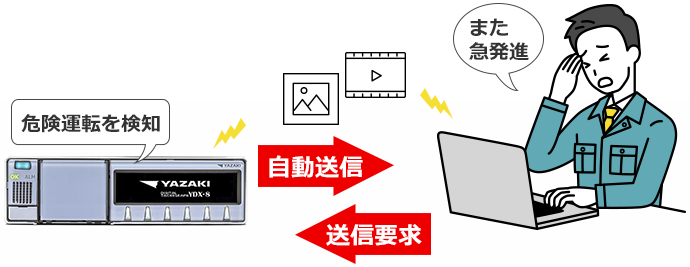

危険運転の映像を自動送信
デジタコ YDX-8は、急発進などの危険運転を検知した場合、ドライブレコーダーの映像を事務所のパソコンへ自動送信します。静止画・LIVE映像・時間を指定した過去映像の送信要求を事務所から行うことも可能です。
※ご利用には、LTE通信での運用が必要です。

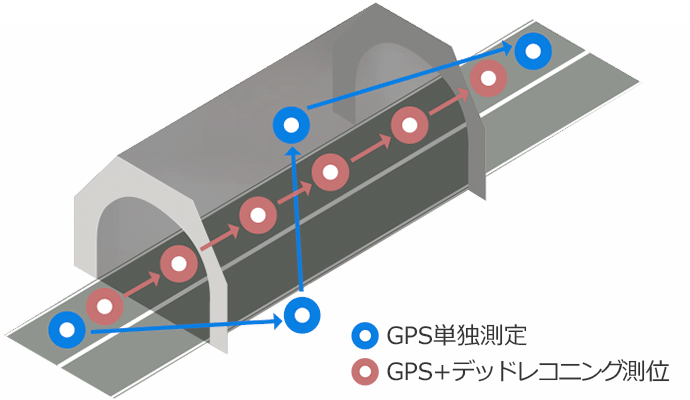

正確な位置情報を取得
デジタコ YDX-8は、デッドレコニング対応のGPSモジュールにより、トンネル内や高架下、高層ビル街などでの位置飛びが改善され、正確な位置情報を取得できます。位置情報の更新頻度は、10分/5分/1分(オプション)から設定可能。
※ご利用には、LTE通信での運用が必要です。
ドラレコカメラ最大10台
デジタコ YDX-8のカメラ接続数は、最大10台。メインカメラ×1台、オプションのデジタルカメラ×4台まで、オプションのアナログカメラ×5台まで接続できます。
| カメラの種類 | 用途 | 画素数 | 外形寸法 | 重量 | 画角 |
|---|---|---|---|---|---|
| メインカメラ | 前方 | 240万画素 | W34.2×H36×D47mm | 約140g | 水平121°、垂直78°、対角150° |
| デジタルカメラ | 左右・車内など | 120万画素 | W38×H35×D18.5mm | 約50g | 水平140°、垂直113°、対角178° |
| アナログカメラ | 左右・車内など | 30万画素 | W23.4×H23.4×D37.7mm | 約60g | 水平135°、垂直100°、対角170° |
| カラー赤外線カメラ | 車内 | 30万画素 | W40×H25×D22mm | 約40g | 水平110°、垂直75°、対角125° |
| 180度カメラ | 後方 | 30万画素 | W24×H24×D22mm | 約100g | 水平181°、垂直140°、対角180° |
| 接続数 | SDカード | 時間 | カメラの種類 | 台数 | 解像度 | 画質 | フレームレート |
|---|---|---|---|---|---|---|---|
| 2カメラ | 128GB×1 | 約58時間47分 | メインカメラ | 1台 | 1920×1280 | 超高 | 15fps |
| デジタルカメラ | 1台 | 640×480 | 高 | 10fps | |||
| 6カメラ | 128GB×1 | 約128時間22分 | メインカメラ | 1台 | 960×640 | 超高 | 10fps |
| アナログカメラ | 5台 | 720×240 | 標準+ | 7fps | |||
| 6カメラ | 128GB×1 | 約118時間38分 | メインカメラ | 1台 | 960×640 | 超高 | 10fps |
| デジタルカメラ | 2台 | 640×480 | 高 | 7fps | |||
| アナログカメラ | 3台 | 720×240 | 標準+ | 7fps | |||
| 10カメラ | 128GB×2 | 約57時間35分 | メインカメラ | 1台 | 960×640 | 超高 | 10fps |
| デジタルカメラ | 4台 | 640×480 | 高 | 10fps | |||
| アナログカメラ | 5台 | 720×240 | 高 | 7fps |
※目安時間です。撮影環境により録画時間は変わります。

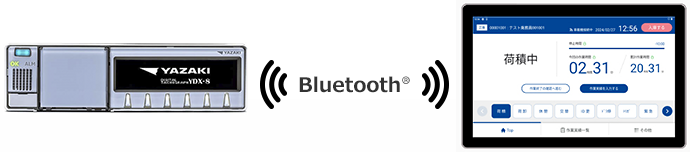

デジタコの情報をタブレットで閲覧
デジタコ YDX-8は、Bluetooth®対応。タブレットと接続して、デジタコの情報を閲覧できます。

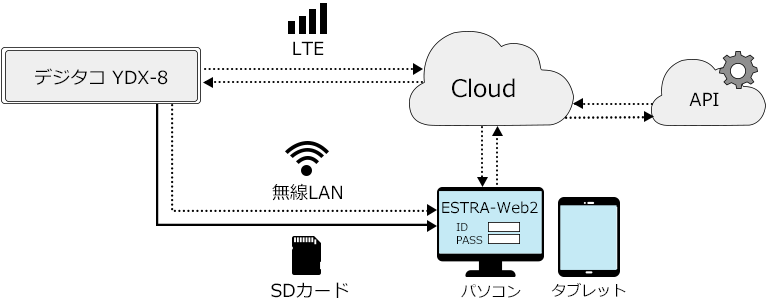

ESTRA-Web2で一括管理
デジタコ YDX-8は、3つの運用方式(LTE通信/無線LAN/SDカード)をクラウド型運行管理システム ESTRA-Web2で一括管理できます。ESTRA-Web2は、デジタコとドラレコから取得したデータをクラウドに保存し、ウェブブラウザ(パソコン/タブレット)で閲覧できます。
※ご利用には、LTE通信での運用が必要なものもございます。
労務管理
- 改善基準確認
- 労務状況の一覧表示
- 乗務員別(拘束時間・休息時間・連続運転時間等)
- 月間労働実績
- CSV出力
運行管理
- 運転日報の自動作成
- 分析帳票の自動作成
- 月次データの集計
- CSV出力
- 運転ランキング
- 配車システムTradissとの連携(OP)
動態管理
- 位置情報
- 走行軌跡
- 運行状況
- 危険運転情報
- ハザードマップ
- 緊急情報(運転指導イベント)
映像管理
- 静止画
- LIVE映像再生
- 過去映像再生
- ドラレコの映像解析
- 事故分析表の登録
- 動画編集
組織管理
- 組織階層以下のデータ閲覧
- 組織階層以下のデータ編集
- 階層別の集計(本社・支社・営業所等)
- 最大10階層までの組織構造に対応
点呼管理(OP)
- 点呼システムとのAPI連携
- アルコール測定データ自動記録
- 体温計の連動
- 免許証の有効期限確認
- Webカメラによる顔認証
- 点呼記録3年間保存・CSV出力
- 集中点呼対応(管理者1人vs複数)
温度センサーなど外部機器と連動
デジタコ YDX-8は、大切な荷を運ぶための庫内温度管理の温度センサーや事故防止のためのタイヤ空気圧検知機器など、オプションの外部機器と連動可能です。
オプションの外部機器
- ETC
- NFCリーダー
- アルコール検知器
- LTEユニット
- ハンディテンキー
- スイッチユニット
- マイクユニット
- 温度センサー
- タイヤ空気圧検知器
- 積載重量表示計
- 衝突防止補助装置
商品紹介
YDX-8
デジタルタコグラフ(デジタコ)【矢崎】
LTE通信/無線LAN/SDカードドライブレコーダー国土交通省認定 自TDⅡ-105GPSGセンサージャイロセンサー危険運転検知Bluetooth®ESTRA-Web2労務管理運行管理IT点呼(OP)カメラ最大10台外部機器連動
関連ページへのリンク
YDX-8の仕様
| 形式指定番号 | 自TDⅡ-105 |
|---|---|
| カメラ接続数 | 最大10台 メインカメラ×1台、デジタルカメラ×4台まで、アナログカメラ×5台まで |
| 使用電源 | DC10～32V |
| 消費電流 | BATT：24V IGN ON(出入庫関係なし)：カメラなし 最大500mA、カメラ10個 最大1000mA IGN OFF(入庫中かつドラレコ記録停止中)：最大15mA |
| サイズ | W178×H50×D143mm、1DINサイズ |
| 重量 | 約1120g |
| 動作温度範囲 | -20℃～+70℃(結露なきこと) |
| 保存温度範囲 | -30℃～+75℃(結露なきこと) |
| SDカード記録容量 | 3スロット(デジタコ+ドラレコ×2) デジタコ記録：512MB～8GB ドラレコ記録：32GB～256GB |
| データバックアップ時間 | デジタコデータ：本体メモリに常時保持 映像データ：外部記録媒体に常時保存(古いデータから上書き) 時計：バッテリーを外した状態で約24時間(常温) |
