矢崎のデジタコ
YDX-5β (通信型)
YDX-3β (カード型)
デジタルタコグラフ (デジタコ)
【矢崎】
運行データから日報を自動作成。通信型とカード型から選べる、シンプルで導入しやすい矢崎のデジタコ。

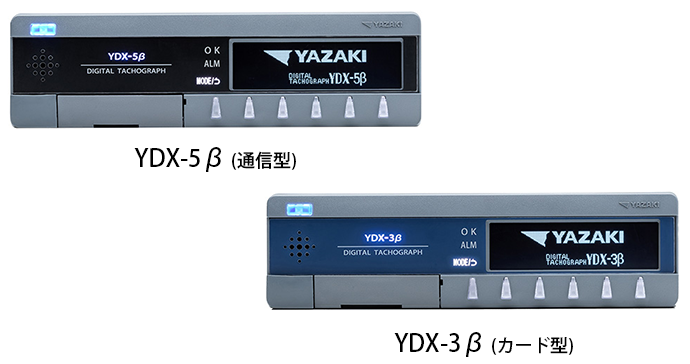

運用に合わせて選べる2タイプ矢崎のデジタコ YDX-5βとYDX-3β
矢崎のデジタルタコグラフ YDX-5βとYDX-3βは、アナログタコグラフ(アナタコ)から、デジタルタコグラフ(デジタコ)への買い替え、未装着で義務化検討に向けて導入をお考えの車両におすすめです。
導入しやすさ
ドライブレコーダーと一体でない分、シンプルな機能でお求めやすい本体価格となっています。
選べる2タイプ
LTE通信によるカードレス運用、またはSDカードによる低コスト運用、運用に合わせて選べます。
改善基準告示対応
連続運転時間や休憩時間を確実に記録し、改ざん防止。改善基準告示に対応しています。
日報自動作成
走行距離や走行時間など運行データを自動で日報に変換。作成の手間が省けます。
危険運転警報
速度超過や急発進など危険運転を検知し、注意喚起。安全運行を強化できます。
クラウド管理
クラウドに運行データをアップロードし、保存。乗務員ごとの分析データを閲覧できます。

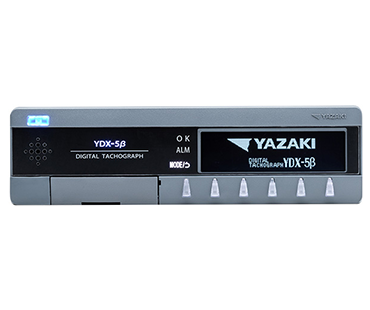

YDX-5β (通信型) 運用の流れ
出庫LTE通信開始
乗務員認証して運行開始
運行中リアルタイムにデータを送信
作業入力、労務情報、危険運転警報
帰庫後クラウドにデータを自動送信
運行終了
事務所日報自動作成
管理システム「ESTRA-Web2」で作成
YDX-3β (カード型) 運用の流れ
出庫デジタコにSDカードを挿す
乗務員認証して運行開始
運行中SDカードにデータを記録
作業入力、労務情報、危険運転警報
帰庫後デジタコからSDカードを抜く
運行終了
事務所SDカードからデータの読取り
クラウドへアップロード
管理システム「ESTRA-Web2」で作成
デジタルタコグラフ YDX-5βとYDX-3βの比較
動態管理もしたい
YDX-5β (通信型)リアルタイムLTE通信でデータ取得
メリット
- 動態管理、メッセージ送信が可能
- SDカードの挿抜がない
デメリット
- ランニングコストがかかる 1,950円/月
コスト重視
YDX-3β (カード型)帰庫後SDカードよりデータ取得
メリット
- ランニングコストを抑えられる 300円/月
デメリット
- 帰庫後に確認
- SDカードの挿抜が手間
YDX-5βとYDX-3βの機能比較
| 項目 | YDX-5β (通信型) | YDX-3β (カード型) |
|---|---|---|
| クラウド管理 | あり [ESTRA-Web2] | あり [ESTRA-Web2] |
| タブレット接続可 | あり [Bluetooth®] | あり [Bluetooth®] |
| 日報自動作成 | あり | あり |
| 乗務員認証 | あり | あり |
| 出庫/入庫入力 | あり | あり |
| 荷積/荷卸作業入力 | あり | あり |
| 連続運転時間表示/確認 | あり | あり |
| 休憩時間表示/確認 | あり | あり |
| 給油量入力 | あり | あり |
| 労務違反警報 | あり | あり |
| 危険運転警報 | あり [8種類] | あり [6種類] |
|
| |
| 動態通信 | あり [3分/1分(オプション)] | なし |
| 動態管理 | あり | なし |
| 位置情報 | あり | なし |
| GPS | あり [デッドレコニング対応] ※トンネル等でも位置を推定できる技術。 | なし |
| メッセージ送受信 | あり | なし |
| 作業状況送信 | あり | なし |
| 緊急情報送信 | あり | なし |
| NFC | あり | なし |

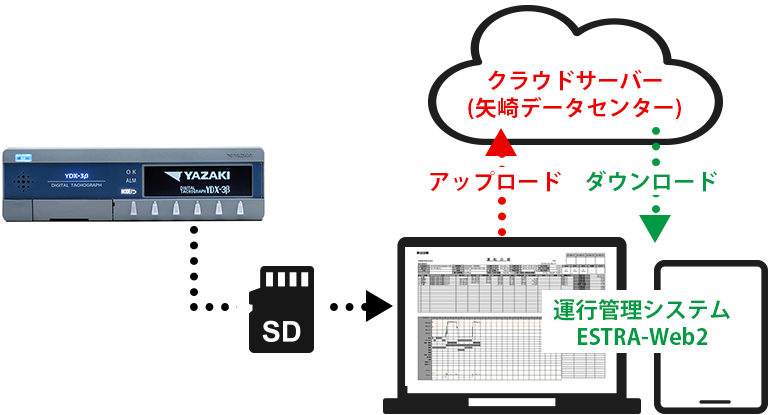

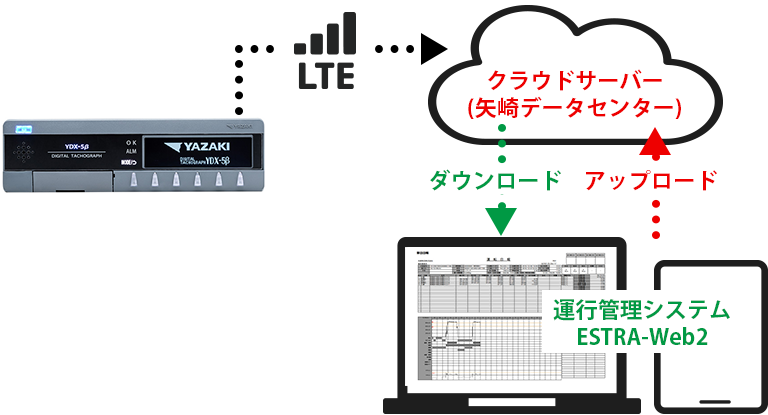

YDX-5β/YDX-3βのクラウド管理
YDX-5β (通信型)リアルタイムLTE通信でデータ取得
YDX-3β (カード型)帰庫後SDカードよりデータ取得
YDX-5βとYDX-3βのデータは、クラウド型運行管理システム「ESTRA-Web2」にて、クラウド上で一元管理できます。データはWebブラウザで閲覧するので、タブレットからも確認できます。ESTRA-Web2は、矢崎製デジタルタコグラフの混在運用が可能。車両毎に最適な機器の選択や、増車のタイミングに合わせた導入が可能です。
また、デジタル配車板システム「Tradiss」を別途契約(日本情報システム社)することで、配車に必要な情報もオンラインで一元管理できます。
クラウド型運行管理システム「ESTRA-Web2」主な機能

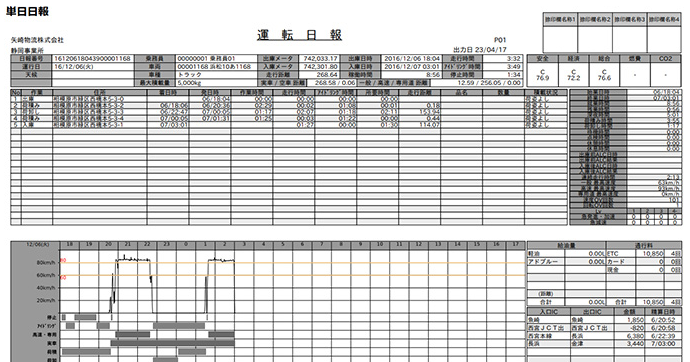

運行管理
- 運転日報作成
- 安全運転分析
- 運転ランキング

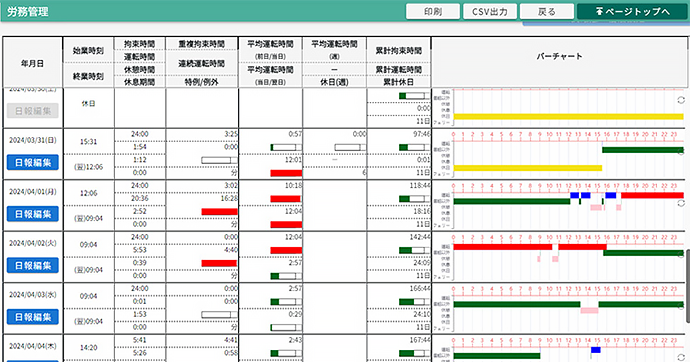

労務管理
- 連続運転時間管理
- 休憩時間管理
- 改善基準告示対応
動態管理(5βのみ)
- 車両走行位置
- 運行状況
- 危険運転情報
データ管理
- 実績の集計
- CSV出力
- 1年間保存
その他
- メッセージ送信(5βのみ)
- 点呼記録(オプション)
- API連携(オプション)

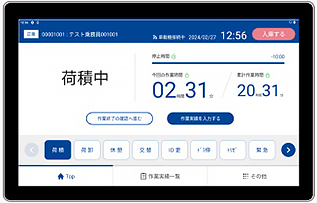

YDX-5β/YDX-3βとタブレットの接続
YDX-5β/YDX-3βは、Bluetooth®でタブレットと接続することで、業務支援アプリから作業内容をより詳細に入力できます。
- 実車/空車切替
- 一般/高速/専用道切替
- 荷積/荷卸/休憩/待機記録
- 入出庫作業/給油量入力等(本体で入力可能な項目)
- 荷主/品名/数量入力
- 走行時間/作業時間表示
- 配送予定/実績確認(オプション)
※タブレットの指定品はございません。別途ご準備いただく必要がございます。
- 実車/空車切替
- 一般/高速/専用道切替
- 荷積/荷卸/休憩/待機記録
※スイッチユニットは、オプションです。
YDX-5β/YDX-3βと連動する外部機器(オプション)

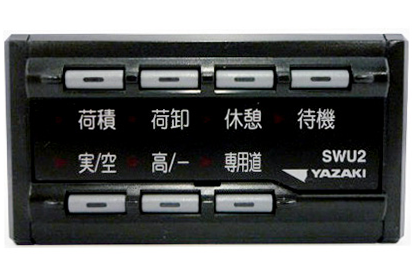

スイッチユニット
- 実車/空車切替
- 一般/高速/専用道切替
- 荷積/荷卸/休憩/待機記録

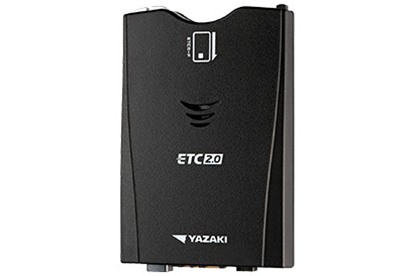

ETC
- 料金データ記録
- 一般/高速自動切替

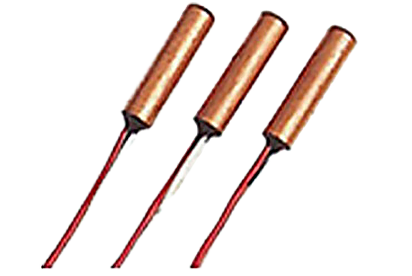

温度センサー
- 最大4ch 温度記録
- 最大4ch 温度異常警報
- トプレック製 温度コントローラも可

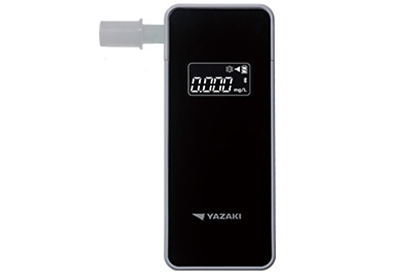

アルコール検知器
- 車内アルコールチェック結果記録

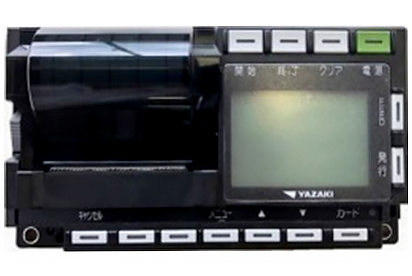

積載重量表示計
- 矢崎製 LI(Load Indicator)

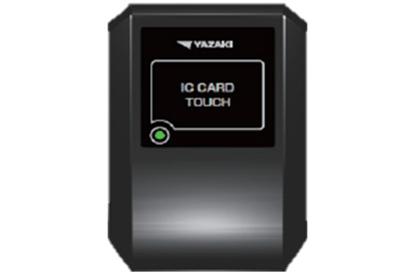

NFCリーダー(5βのみ)
- IC運転免許証読み取り
- FeliCa読み取り
商品紹介
YDX-5β (通信型)

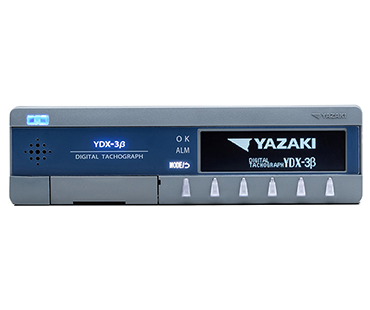

YDX-3β (カード型)
デジタルタコグラフ (デジタコ) 【矢崎】
日報自動作成乗務員認証出庫/入庫入力荷積/荷卸作業入力連続運転時間表示/確認休憩時間表示/確認給油量入力労務違反警報危険運転警報Bluetooth®ESTRA-Web2タブレット接続可
YDX-5β/YDX-3βの仕様
| 使用電源 | DC10～32V |
|---|---|
| 消費電流 | BATT：24V IGN ON(出入庫関係なし) 最大200mA IGN OFF(入庫中) 最大10mA |
| 液晶サイズ | 17×19mm |
| 本体サイズ | W178×H50×D133mm |
| 重量 | 約600g |
| 動作温度範囲 | -20℃～+70℃(結露なきこと) |
| 保存温度範囲 | -30℃～+75℃(結露なきこと) |
| SDカード記録容量 | デジタコ記録用：512MB～8GB |
| データバックアップ時間 | デジタコデータ：本体メモリに常時保存 時計：バッテリーを外した状態で約24時間(常温) |
| 使用電源 | DC10～32V |
|---|---|
| 消費電流 | BATT：24V IGN ON(出入庫関係なし) 最大250mA IGN OFF(入庫中) 最大10mA |
| 液晶サイズ | 17×19mm |
| 本体サイズ | W178×H50×D133mm |
| 重量 | 約565g |
| 動作温度範囲 | -20℃～+70℃(結露なきこと) |
| 保存温度範囲 | -30℃～+75℃(結露なきこと) |
| SDカード記録容量 | 乗務員認証用：512MB～8GB |
| データバックアップ時間 | デジタコデータ：本体メモリに常時保存 時計：バッテリーを外した状態で約24時間(常温) |
