フォークリフト用AIドラレコ
FDR-820AI SET
フォークリフト用ドライブレコーダー
【ユピテル】
人検知AI搭載フォークリフト専用ドライブレコーダー。360°カメラで人の接近をAIが検知し、リアルタイムに警告。
安全管理と事故防止を実現人検知AI搭載フォークリフト専用ドライブレコーダー
フォークリフトに起因する災害は、物流・運送業界で重大な課題です。荷役災害発生件数の約70%がフォークリフト関連で、特に「激突され」「はさまれ/巻き込まれ」の事故が高い割合を占めています。
フォークリフト専用に設計されたユピテルのドライブレコーダー FDR-820AIは、360°カメラでフォークリフト周辺の人の接近をAIが検知し、リアルタイムに警告。接触事故のリスクを大幅に低減します。
FDR-820AI 主な特徴
- AIで人の接近をリアルタイムに自動検知・警告
- 360°カメラで死角をカバー
- Gセンサー・ジャイロセンサーで危険な操作を検知
- 常時・イベント・混合、3つの記録方式
- 専用ブラウザソフトで映像確認・分析が簡単
- 防塵防水IP56で屋外使用に対応
FDR-820AI 主な業種
倉庫・物流・運送・港湾運送・卸売・製造・建設・建材
FDR-820AI 主な活用シーン
事故時の責任把握物損・人身事故における責任の所在を映像で明確に把握
安全教育実際の映像を用いた安全教育で作業者の安全意識を向上
動く監視カメラフォークリフト稼働範囲を映像で記録
施設破損対策破損の原因を映像で確認し再発防止を実施
作業効率化稼働状況の分析により作業効率を改善
リアルタイム警告リアルタイムに危険を警告し事故を防止
FDR-820AI SET 6つのポイント
人検知AIがリアルタイムに警告
FDR-820AIは、フォークリフト稼働中に、周囲カメラの映像からAIが人物のみを高精度に検知。3つのエリアで人物の有無を認識し、組み合わせて警告・記録を行います。

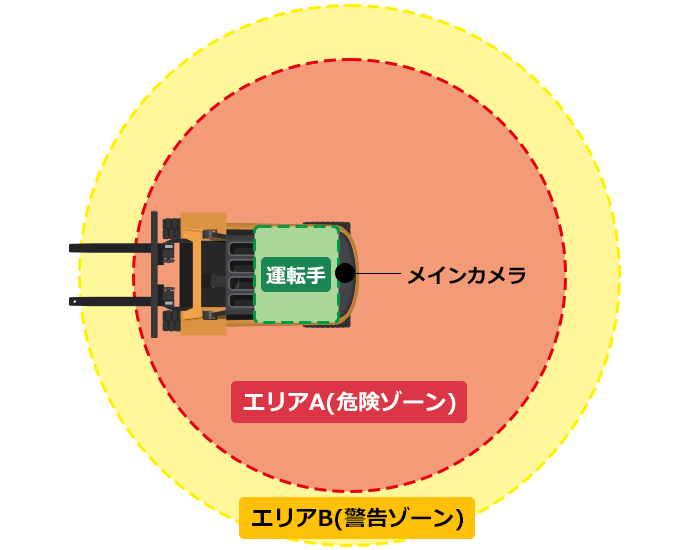

FDR-820AI 検知エリア
- 運転手エリア：運転手検知
- オペレーター位置を検知。他のエリア検知の基準。
- エリアB：警告ゾーン
- 周辺警告範囲。人が侵入すると弱めの警報。
- エリアA：危険ゾーン
- 直近危険範囲。人が侵入すると強い警報。
FDR-820AI 警報の設定パターン
- パターン1：歩車分離環境での設定
- 運転手+エリアB+エリアA
- 二段階の警戒範囲を設定し、強弱のある警報を発することで、人との接触事故を最大限に防止。
- パターン2：作業者が行き来する環境での設定
- 運転手+エリアA
- 警報範囲を狭めに設定し、即時強い警報設定を行うことで、周りの作業者には反応しないようにし、いざという場合にのみ警戒。
FDR-820AI 警報の設定項目
| カテゴリ | 設定項目 |
|---|---|
| 検知カメラ | メインカメラ/サブカメラ |
| 検知エリア | 距離(カメラ高さ、エリアA/B距離)/画像設定 |
| 動作設定 | エリアA/B検知、キーOFF忘れ検知(ON/OFF) |
| 報知設定 | 報知音(複数選択可)、音量(1～6段階)、時間設定 |
| 外部出力 | エリアA/B検知、キーOFF忘れ検知で外部出力先設定 |
※人検知AIは1カメラで下向きに取付けた付属のカメラ/防水周囲カメラ(OP-CM365WP)、またはヒーター付き防水周囲カメラ(OP-CM364WPH)のみ動作可能。
フォークリフトの安全管理をサポート
音声とブザー音でお知らせ
イベントの検知やエラーの際に本体の動作状況を音声とブザー音でお知らせします。音量は [OFF/小/中/大] から選択、人検知の報知音は別に[小/中/大/最大]から設定できます。
エンジンONで即座に記録開始
録画待機時間の設定により、エンジンONで即時記録を開始。出発時の指定呼称から状況を記録できます。(常時電源使用時)
フォークリフト降車時の動作も記録
録画延長機能の設定は [OFF/1分/3分/5分] から任意で選択。フォークリフトを降りる際の動作まで記録できます。(常時電源使用時)
SDカード盗難対策・定期フォーマット不要
カバーロックで、記録データの盗難を防止。SDカードは定期フォーマット不要です。
動作確認用LED
録画状態や電源など、本体の動作状態を一目で確認できます。
フォークリフト専用360°カメラ
FDR-820AIは、1台のカメラで360°撮影、前方だけでなく、作業員の手元・左右・後方等の状況も確認できます。カメラは、最大2台まで増設可能で、フォークリフトのツメを最大まで上げた場合などの死角もカバーできます。
FDR-820AI 撮影範囲イメージ

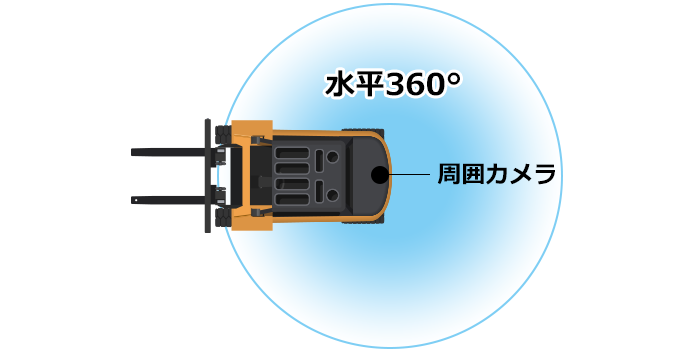

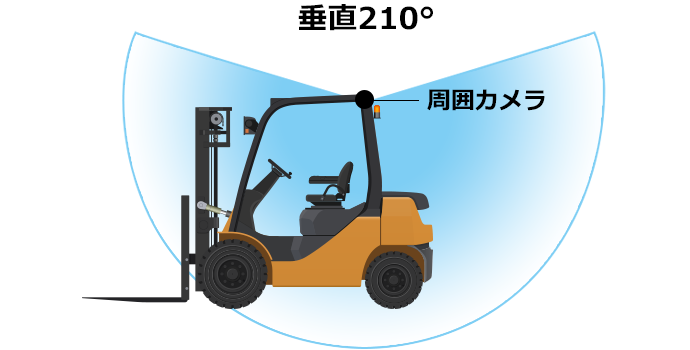

カメラ1台 ヘッドガードに取付け

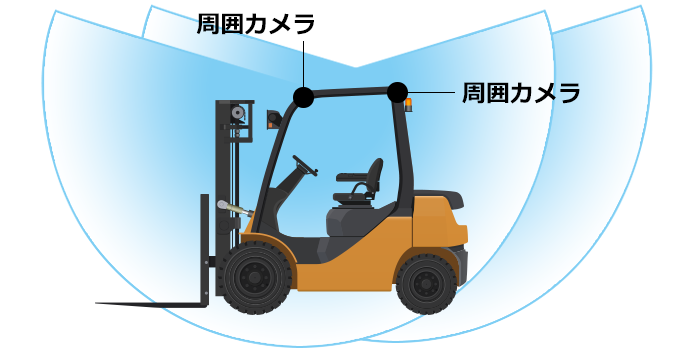

カメラ2台 周囲カメラ

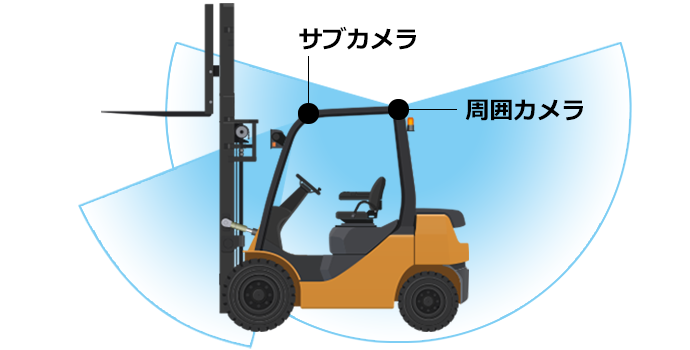

カメラ2台 周囲+広角カメラ
フォークリフトの危険な操作を自動記録
FDR-820AIは、感度調整可能なGセンサーとジャイロセンサー、2つのセンサーで危険を検知し、常時録画・イベント記録・常時+イベントの混合と、3つの記録方式から選択できます。SDカードは、16～128GB対応。独自のファイルシステムで断片化が起きにくく、定期フォーマットが不要です。
FDR-820AI 2つのセンサー
- Gセンサー
- 急発進・急ブレーキ・急ハンドル・急旋回などの危険な加速度を検知
- ジャイロセンサー
- フォークリフトの傾き・転倒リスクを検知し、危険な操作を警告
FDR-820AI 3つの記録方式

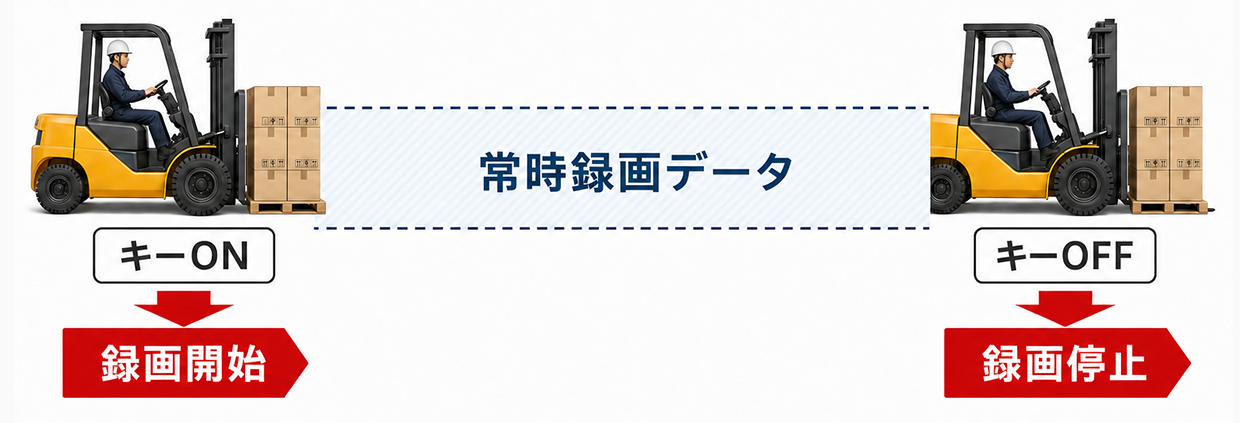

常時録画
キーON～キーOFFまでを常時録画。SDカード容量全てを割り当て。(上書き録画：ON/OFF可)

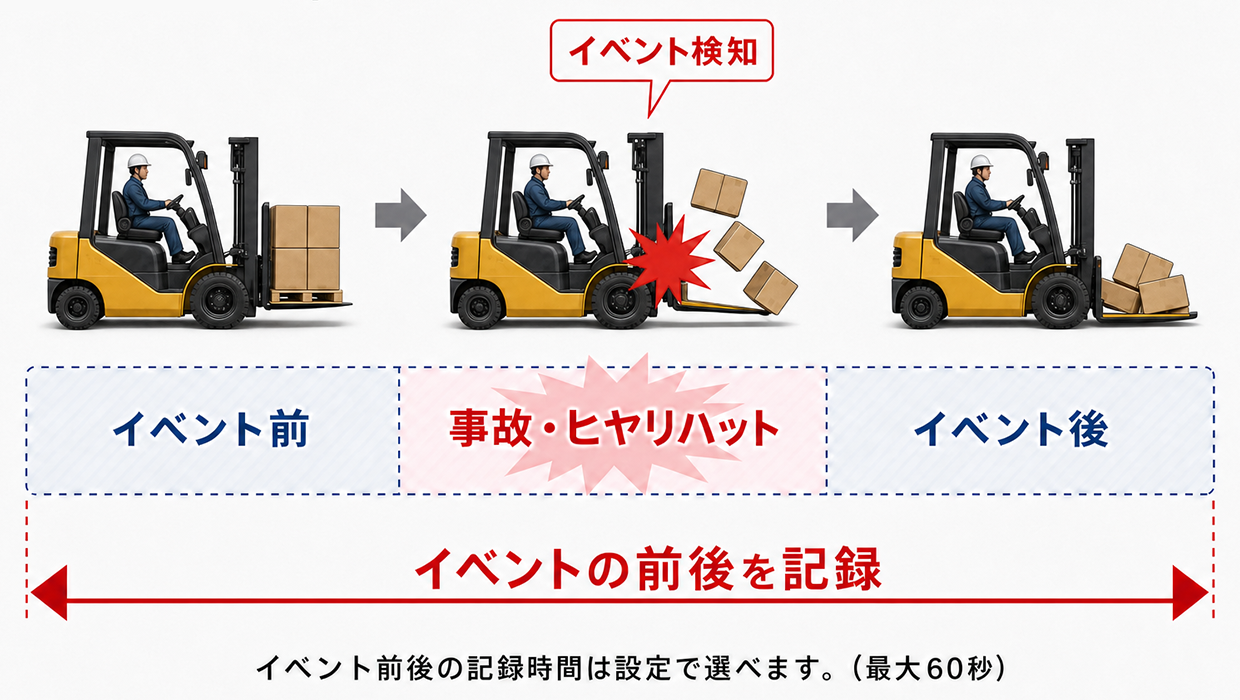

イベント記録
衝撃・急操作・人検知時のみ記録。1データあたり最大60秒、イベント発生前50秒+発生後10秒を保存。(上書き録画：ON/OFF可)

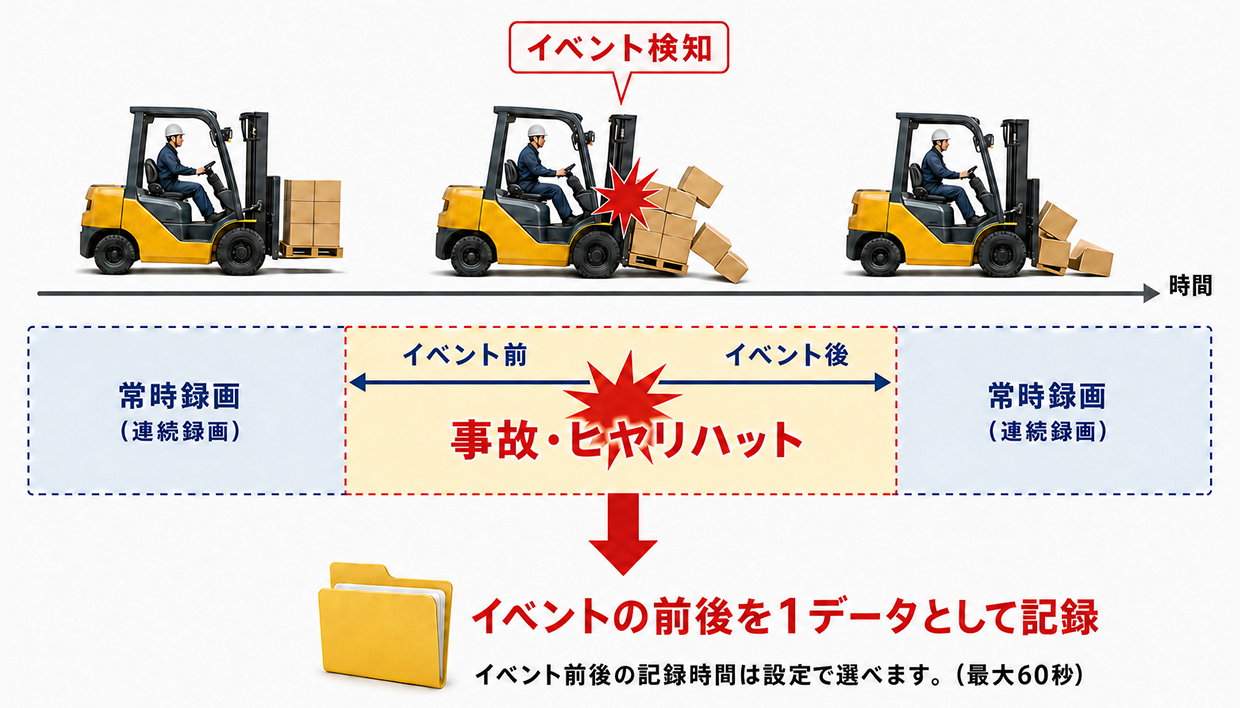

常時+イベントの混合
常時録画しつつ、イベント時は別データとして保存。(上書き録画：常時ON/イベントOFF可)
FDR-820AI 検知対象イベント
- 衝撃検知(Gセンサー)
- 急発進・急ブレーキ・急ハンドル・急旋回(Gセンサー)
- 人検知(エリアA/B)
- キーOFF忘れ検知
- その他カスタムイベント
32GBの録画時間目安
| 画質 | 1080P | 1536×1080 | 720P | VGA |
|---|---|---|---|---|
| 10コマ/秒 | 1,440分 | 1,920分 | 2,560分 | 4,560分 |
| 5コマ/秒 | 2,880分 | 3,840分 | 5,120分 | 9,200分 |
| 2コマ/分 | 3,600時間 | 4,800時間 | 6,400時間 | 11,600時間 |
※128GBの場合は約4倍、16GBの場合は約1/2になります。
※常時録画+イベント記録の場合は、常時70%・イベント30%で使用します。
映像確認・分析が簡単
FDR-820AIの専用ブラウザソフト「PC Browser」は、記録された映像データを様々な角度から確認できます。魚眼・パノラマ・VRパノラマ等、見たいアングルに合わせて表示を切替えられます。また、レポートの作成や出力が可能です。
FDR-820AI 映像データのセキュリティ
- SDカード読込時にパスワード設定が可能。
- IDを設定すると誰のSDカードか確認可能。
- 専用ブラウザソフトがないと映像は見られず、ソフトより読込をする事で映像確認・設定変更等が可能。
FDR-820AI 映像の表示イメージ
※動画の音量にご注意ください。映像は編集されたFDR-810ですが、閲覧方法は同じです。
魚眼表示
取付位置から見た360°画像を魚眼再生
パノラマ表示
360°の画像をパノラマ再生
VRパノラマ表示
VR形式での表示に対応

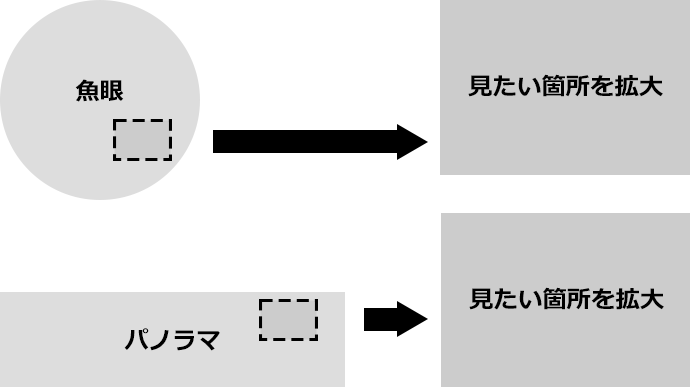

拡大フラット表示
見たい箇所を拡大して再生

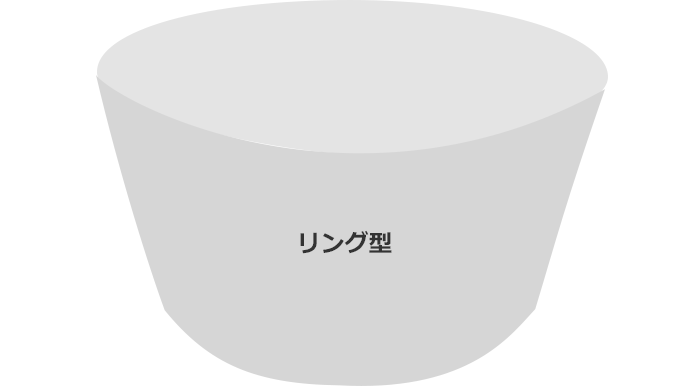

リング表示
360°の画像をリング型で再生

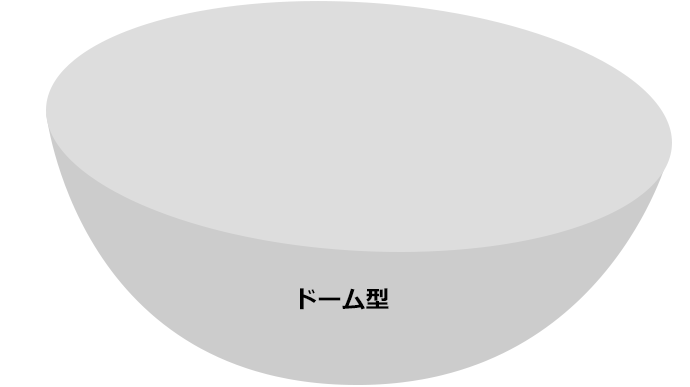

ドーム表示
360°の画像をドーム型で再生
記録データの自動バックアップ
Linuxを利用することにより、記録データの自動バックアップが可能です。データは自動でフォルダ分け管理され、管理者は、いつでも映像を確認できます。
FDR-820AI Linux利用
- SDカードを抜き取る手間が省けます。
- データを自動でバックアップできます。
- 車両ごと、日付ごとにフォルダ分けされます。
- Linux(OS)は、ライセンス無料です。
※ご利用には、Linux用のパソコンにオプションの無線LANユニット OP-WLAN2、アクセスポイント、各種設定が必要です。
使用上の注意
- 人検知AI機能はオペレーターの操作をサポートするもので、事故を未然に防ぐものではありません。
- カメラの画像処理技術の範囲で実現した動作精度となり、全ての危険を警告するものではありません。
- 対象物の形状や色、周囲の状況等により誤認識や機能しない場合があります。
- 本製品は安全運転支援ツールであり、オペレーターの安全確認責任を軽減するものではありません。
商品紹介

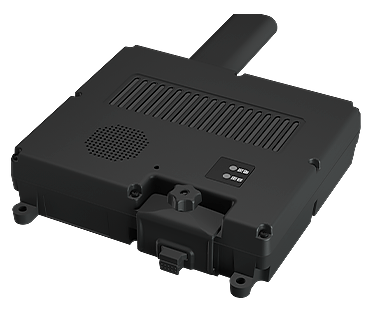

FDR-820AI SET
フォークリフト用ドライブレコーダー 【ユピテル】
フォークリフト専用人検知AI360°カメラ最大2カメラエンジンONで開始降車後も記録Gセンサージャイロセンサー常時・イベント・混合防塵防水IP56SDフォーマット不要SD盗難防止専用ブラウザソフト

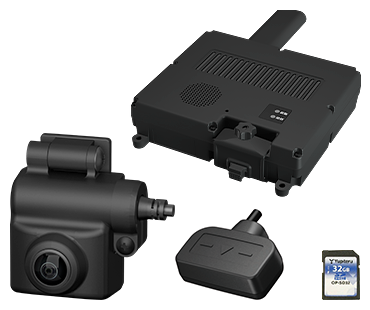

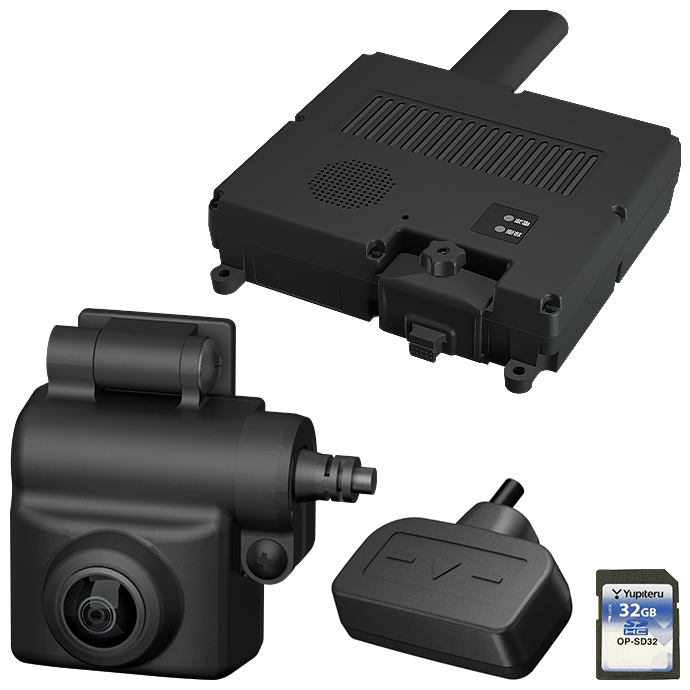

FDR-820AI SETの付属品
- メインユニット
- センサユニット
- 電源ケーブル

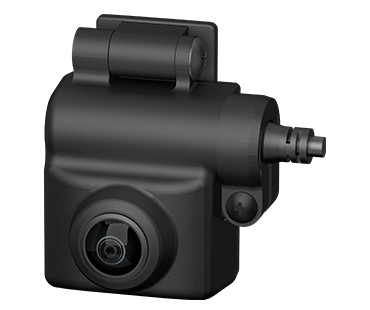

- 防水周囲カメラ OP-CM365WP
- カメラケーブル 3m
- SDカード 32GB
- SDカードカバーロックなど
FDR-820AI SETの仕様
| サイズ | メインユニット：W154×H38×D134mm(ケーブル、突起部を除く) センサユニット：W35×H10×D26mm(ケーブル、突起部を除く) |
|---|---|
| 重量 | メインユニット：約780g センサユニット：約70g(ケーブル含む) |
| 電源電力 | DC12V、24V(マイナスアース車専用) |
| ACC検出電圧 | DC10V～80V |
| 消費電力 | 1カメラ：7W、2カメラ：9W(最大12W) |
| 動作温度範囲 | －25℃～＋60℃ |
| 防塵防水性能 | IP56準拠 |
| 音声 | ON/OFF |
| 動作確認 | LED |
| カメラ接続 | 最大2カメラ |
| 人検知AI | 運転手エリア、エリアB：警告ゾーン、エリアA：危険ゾーン |
| センサー | Gセンサー：急発進・急ブレーキ・急ハンドル・急旋回検知 ジャイロセンサー：傾き・転倒リスク検知 |
| GPS | オプションのGPSユニット OP-GPS1で可能 |
| 記録媒体 | 付属：32GB オプションのSDHCカード：8～32GB、SDXCカード：64～128GB |
| 記録方式 | 常時録画、イベント記録、常時+イベントの混合 オプションのワンタッチスイッチユニット OP-SW5で任意のタイミングが可能 |
| フレームレート | 1,5,10,15,30コマ/秒、1,2コマ/分、6,12コマ/時 |
| 映像ファイル形式 | 独自フォーマット |
| 記録映像再生方法 | 専用ブラウザソフト |
| 画像表示 | 魚眼、パノラマ、VRパノラマ、拡大フラット、リング、ドーム表示 |
| 保証期間 | 1年(消耗部品は除く) |
| サイズ | W40×H45×D33mm(ケーブル、突起部を除く) |
|---|---|
| 重量 | 約53g(ブラケット含む) |
| 撮影素子 | 200万画素 カラーCMOS |
| 最大画角 | 水平360°×垂直210° ※解像度により記録される視野角が変化します。 |
| 記録解像度 | 最大200万画素：1080P(1920×1080)、1536×1080、720P(1280×720)、VGA(640×480) |
| 画質 | HDR |
| 最低被写体照度 | 0.5LUX |
FDR-820AI SETのオプション
| 商品画像 | 商品番号 | 商品情報 |
|---|---|---|
 | OP-CM365WP | 防水周囲カメラ(付属品同等) STARVIS 超高感度CMOSセンサー 360°カメラ、屋外使用、人検知AIに対応。 |
 | OP-CM364WPH | ヒーター付き防水周囲カメラ 冷蔵/冷凍倉庫・寒冷地使用、STARVIS 超高感度CMOSセンサー 360°カメラ、人検知AIに対応。 |
 | OP-CM208WP | 防水広角カメラ STARVIS 超高感度CMOSセンサー 高画質カメラ。 |
 | OP-CM209WPIR | 防水広角IRカメラ 夜間・暗所使用、STARVIS 超高感度CMOSセンサー 高画質カメラ。 |
 | OP-CM205WPH | ヒーター付き防水広角カメラ 冷蔵/冷凍倉庫・寒冷地使用、STARVIS 超高感度CMOSセンサー 高画質カメラ。 |
| 商品番号 | 商品情報 | 商品の詳細 |
|---|---|---|
| OP-SD16/32/64/128 | 専用SDカード | 16GB/32GB/64GB/128GB。 |
| OP-WLAN2 | 無線LANユニット | SDカード抜き取リ不要でLinux用のパソコンへ記録データを自動伝送。 |
| OP-GPS1 | GPSユニット | 正確な日時で映像記録。屋外での走行軌跡・速度・位置情報も確認可能。 |
| OP-SW5 | ワンタッチスイッチ | ボタン操作で任意のタイミングで記録を残せる。安全運行の意識向上に活用。 |
| OP-CRU2WP | 防水カメラ中継ユニット | ケーブル8m延長。付属のカメラケーブル3mの場合、11mまで延長可能。 |
| OP-CB010/011 | 7mカメラケーブル | 防水カメラ中継ユニットを併用すると、最大15mまで延長可能。 |
