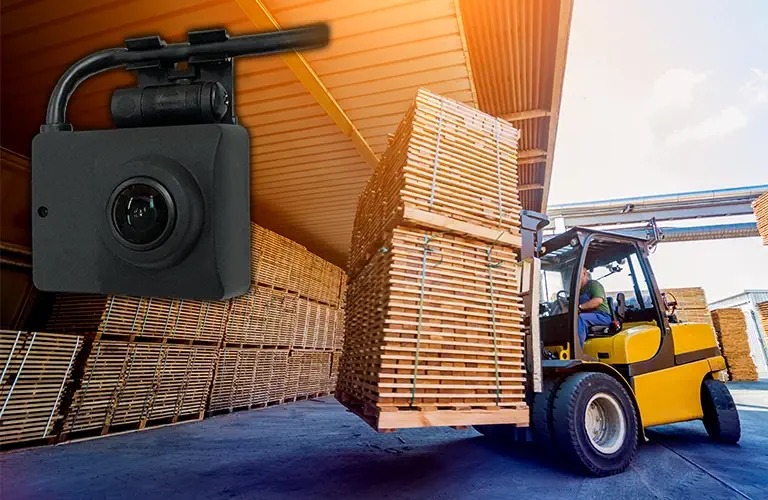

フォークリフト用ドラレコ
FDR-820 m2 SET
フォークリフト用ドライブレコーダー
【ユピテル】
360°カメラでフォークリフトの全周囲をカバー。キーON後すぐに録画開始やキーOFF後の降車も録画可能に。
フォークリフトによる事故の課題解決フォークリフト専用ドライブレコーダー
現状、荷役災害発生件数の約70%をフォークリフト関連が占めていて、フォークリフト運用には、死角による事故、運転状況の把握困難、事故時の責任追及など、多くの課題があります。
フォークリフト専用に設計されたユピテルのドライブレコーダー FDR-820 m2は、360°カメラでフォークリフトの全周囲をカバーし、これらの課題を映像とセンサーで解決します。
現状の課題とFDR-820 m2よる解決策
課題死角による事故が多い
フォークリフトは視界が限定され、周囲の人や障害物を見落としやすい。
解決360°周囲カメラ+広角カメラ
FDR-820 m2は、前後左右、最大2台のカメラで死角をカバー。周囲の状況を完全に記録します。
課題運転状況が把握できない
急発進・急ブレーキ・急ハンドルなど、危険な運転を検知できない。
解決Gセンサー・ジャイロセンサー
FDR-820 m2は、急発進・急ブレーキ・急ハンドル・急旋回を自動検知。危険運転を可視化します。
課題事故時の責任が不明確
事故が発生しても、原因や責任の所在が曖昧になりやすい。
解決映像+センサーログ
FDR-820 m2は、事故前後の映像とセンサー検知の有無などで、客観的事実を記録。責任を明確化します。
課題降車時の動作が記録されない
フォークリフトを降りた後の事故や破損が記録されない。
解決録画延長機能
FDR-820 m2は、降車後も最大5分間、自動で録画を継続。降車時の動作まで記録します。
課題SDカードの管理が煩雑
定期的なフォーマット、盗難、データ回収の手間が大きい。
解決独自ファイル+カバー+ 無線LAN
FDR-820 m2のSDカードはフォーマット不要、盗難防止カバー付き。オプションでデータをLinuxへ自動転送可能です。
課題暗所・寒冷地での撮影が困難
夜間や冷蔵倉庫での映像が不鮮明。結露や凍結で故障する。
解決IRカメラ+ヒーター付きカメラ
FDR-820 m2は最大2カメラ対応。暗所にはIRカメラ、寒冷地にはヒーター付きカメラと、あらゆる環境に対応します。
FDR-820 m2 主な活用シーン
シーン1事故時の責任把握
事故が発生した際、映像とセンサーログで客観的な事実を記録。責任の所在を明確にし、トラブルを迅速に解決。
シーン2安全教育・運転指導
動く監視カメラ。危険運転の映像を教材として活用し。ドライバーの安全意識を向上させ、事故を予防。
シーン3施設内監視
倉庫や工場内の人の動きを記録。安全管理と作業効率化を同時に実現。
シーン4施設破損対策
フォークリフトによる施設破損の原因を特定。責任者の確認と再発防止に活用。
シーン5作業効率化
稼働状況を分析し、効率的な作業方法を提案。生産性向上に貢献。
FDR-820 m2 SET 5つのポイント
フォークリフトの安全管理をサポート
音声とブザー音でお知らせ
イベントの検知やエラーの際に本体の動作状況を音声とブザー音でお知らせします。音量は [OFF/小/中/大] から設定できます。
エンジンONで即座に記録開始
録画待機時間の設定により、エンジンONで即時記録を開始。出発時の指定呼称から状況を記録できます。(常時電源使用時)
フォークリフト降車時の動作も記録
録画延長機能の設定は [OFF/1分/3分/5分] から任意で選択。フォークリフトを降りる際の動作まで記録できます。(常時電源使用時)
SDカード盗難対策・定期フォーマット不要
カバーロックで、記録データの盗難を防止。SDカードは定期フォーマット不要です。
動作確認用LED
録画状態や電源など、本体の動作状態を一目で確認できます。

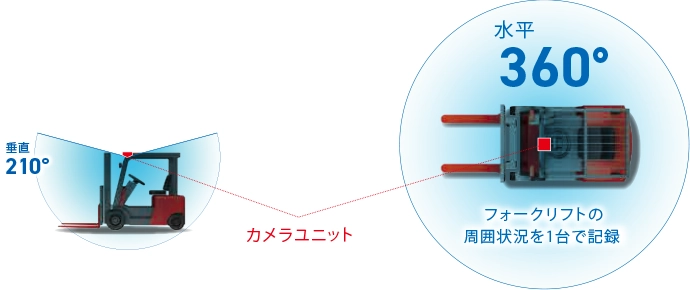

フォークリフト専用360°カメラ
FDR-820 m2は、1台のカメラで360°撮影、前方だけでなく、作業員の手元・左右・後方等の状況も確認できます。カメラは、最大2台まで増設可能で、フォークリフトのツメを最大まで上げた場合などの死角もカバーできます。(増設カメラはオプション)
FDR-820 m2 撮影範囲イメージ

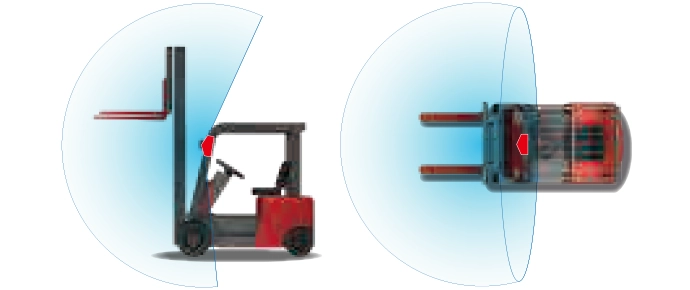

カメラ1台 ヘッドガードに取付け

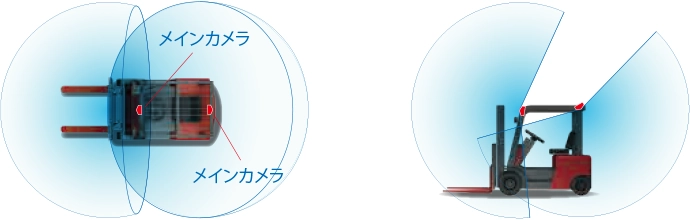

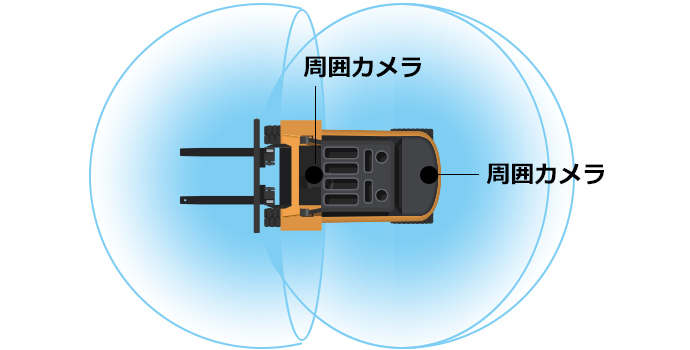

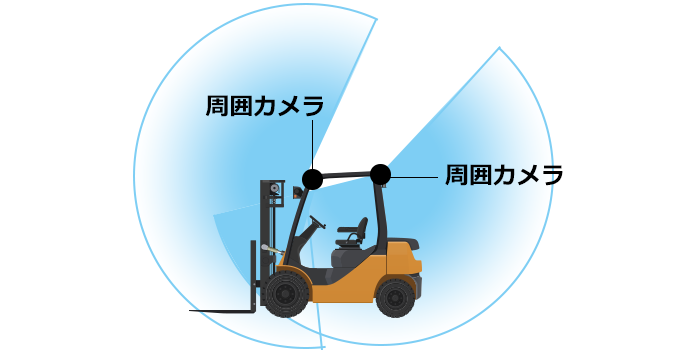

カメラ2台 周囲カメラ

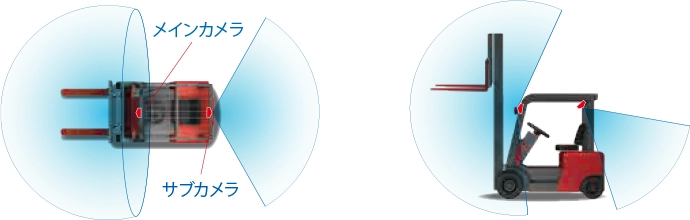

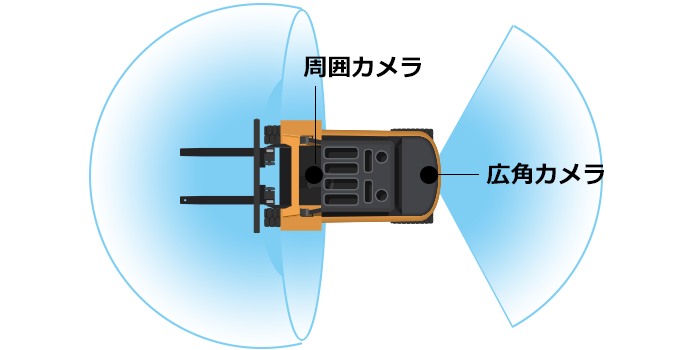

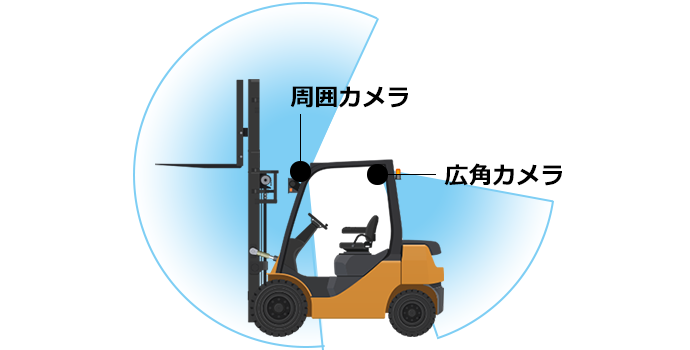

カメラ2台 周囲+広角カメラ
フォークリフトの危険な操作を自動記録
FDR-820 m2は、感度調整可能なGセンサーとジャイロセンサー、2つのセンサーで危険を検知し、常時録画・イベント記録・常時+イベントの混合と、3つの記録方式から選択できます。SDカードは、16～128GB対応。独自のファイルシステムで断片化が起きにくく、定期フォーマットが不要です。
FDR-820 m2 2つのセンサー
- Gセンサー
- 急発進・急ブレーキ・急ハンドル・急旋回などの危険な加速度を検知
- ジャイロセンサー
- フォークリフトの傾き・転倒リスクを検知し、危険な操作を警告
FDR-820 m2 3つの記録方式

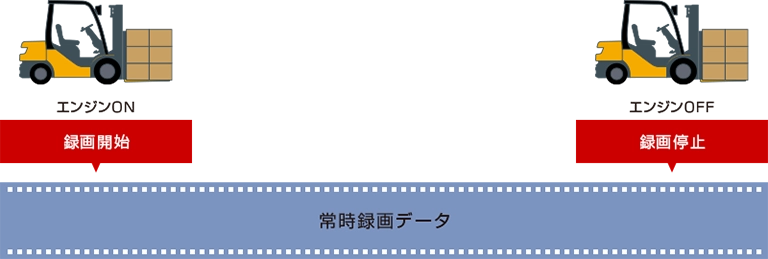

常時録画
キーON～キーOFFまでを常時録画。SDカード容量全てを割り当て。(上書き録画：ON/OFF可)
イベント記録
衝撃・急操作・人検知時のみ記録。1データあたり最大60秒、イベント発生前50秒+発生後10秒を保存。(上書き録画：ON/OFF可)

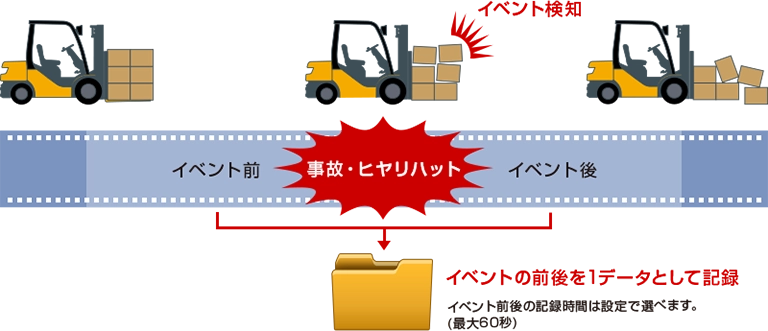

常時+イベントの混合
常時録画しつつ、イベント時は別データとして保存。(上書き録画：常時ON/イベントOFF可)
FDR-820 m2 検知対象イベント
- 衝撃検知
- 急発進・急ブレーキ・急ハンドル・急旋回
32GBの録画時間目安
| 画質 | 1080P | 1536×1080 | 720P | VGA |
|---|---|---|---|---|
| 10コマ/秒 | 1,440分 | 1,920分 | 2,560分 | 4,560分 |
| 5コマ/秒 | 2,880分 | 3,840分 | 5,120分 | 9,200分 |
| 2コマ/分 | 3,600時間 | 4,800時間 | 6,400時間 | 11,600時間 |
※128GBの場合は約4倍、16GBの場合は約1/2になります。
※常時録画+イベント記録の場合は、常時70%・イベント30%で使用します。

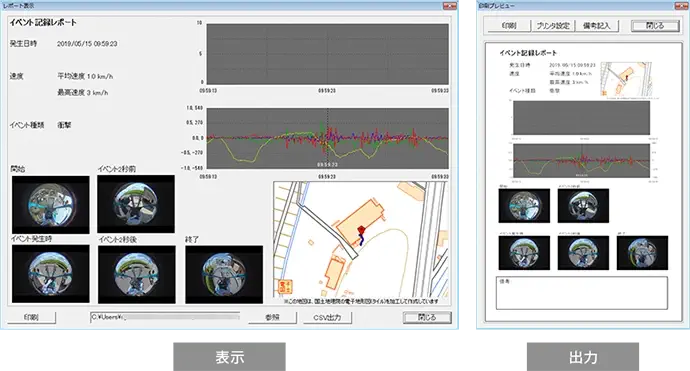

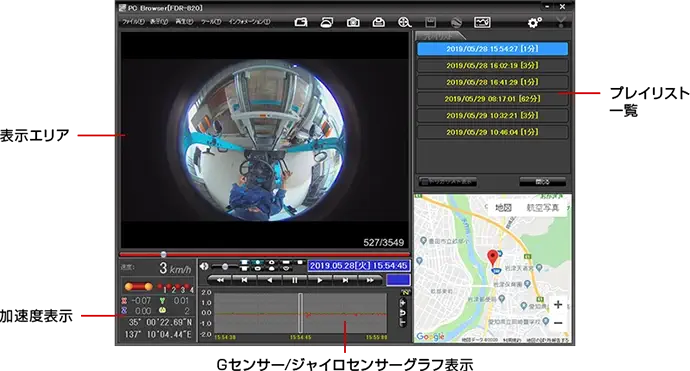

映像確認・分析が簡単
FDR-820 m2の専用ブラウザソフト「PC Browser」は、記録された映像データを様々な角度から確認できます。魚眼・パノラマ・VRパノラマ等、見たいアングルに合わせて表示を切替えられます。また、レポートの作成や出力が可能です。
FDR-820 m2 映像データのセキュリティ
- SDカード読込時にパスワード設定が可能。
- IDを設定すると誰のSDカードか確認可能。
- 専用ブラウザソフトがないと映像は見られず、ソフトより読込をする事で映像確認・設定変更等が可能。
FDR-820 m2 映像の表示イメージ
※動画の音量にご注意ください。映像は編集されたFDR-810ですが、閲覧方法は同じです。
魚眼表示
取付位置から見た360°画像を魚眼再生
パノラマ表示
360°の画像をパノラマ再生
VRパノラマ表示
VR形式での表示に対応
無線LANを活用してデータ管理

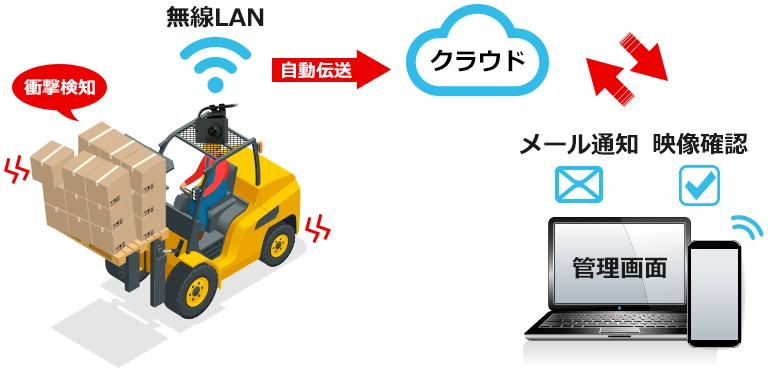

記録データをクラウドへ転送
有料サービスになりますが、クラウド型車両管理サービス「FORKLORE」(豊田自動織機社)を利用することにより、SDカードを抜き取る必要なく、記録データをクラウドへ転送できます。また、ヒヤリハットを管理者へメール通知、レポート作成など、安全管理をデジタル化します。

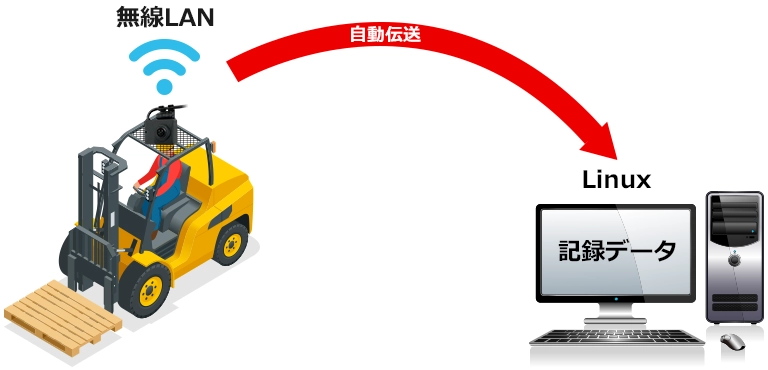

記録データの自動バックアップ
Linuxを利用することにより、記録データの自動バックアップが可能です。データは自動でフォルダ分け管理され、管理者は、いつでも映像を確認できます。
FDR-820 m2 Linux利用
- SDカードを抜き取る手間が省けます。
- データを自動でバックアップできます。
- 車両ごと、日付ごとにフォルダ分けされます。
- Linux(OS)は、ライセンス無料です。
※ご利用には、Linux用のパソコンにオプションの無線LANユニット OP-WLAN2、アクセスポイント、各種設定が必要です。
使用上の注意
- カメラの画像処理技術の範囲で実現した動作精度となり、全ての危険を警告するものではありません。
- 対象物の形状や色、周囲の状況等により誤認識や機能しない場合があります。
- 本製品は安全運転支援ツールであり、オペレーターの安全確認責任を軽減するものではありません。
- SDカードは寿命がありますので、定期的な交換をお勧めします。
商品紹介

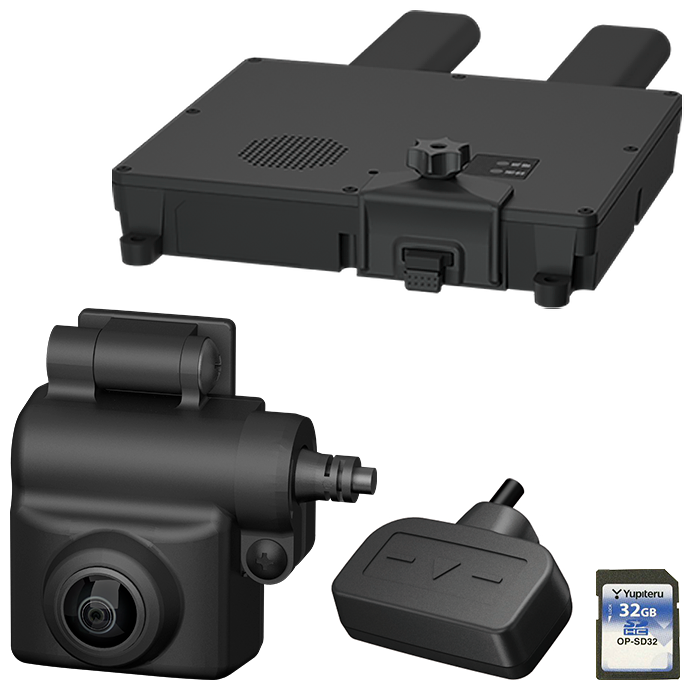

FDR-820 m2 SET
フォークリフト用ドライブレコーダー 【ユピテル】
フォークリフト専用国内生産360°カメラ最大2カメラエンジンONで開始降車後も記録Gセンサージャイロセンサー常時・イベント・混合防塵防水IP56SDフォーマット不要SD盗難防止専用ブラウザソフト
FDR-820 m2 SETの付属品

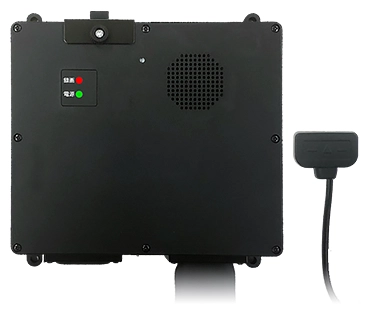

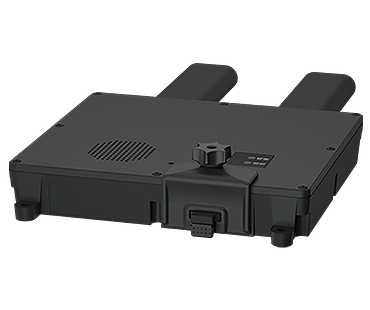

- メインユニット
- センサユニット
- 電源ケーブル

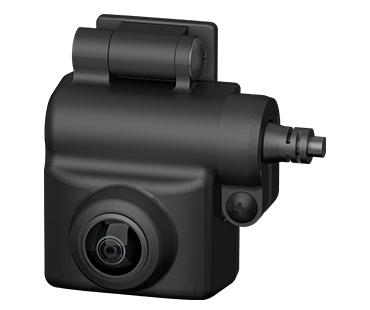

- 防水周囲カメラ OP-CM365WP
- カメラケーブル 3m
- SDカード 32GB
- SDカードカバーロックなど
FDR-820 m2 SETの仕様
| サイズ | メインユニット：W154×H26×D134mm(ケーブル、突起部を除く) センサユニット：W35×H10×D26mm(ケーブル、突起部を除く) |
|---|---|
| 重量 | メインユニット：約650g センサユニット：約70g(ケーブル含む) |
| 電源電力 | DC12V、24V(マイナスアース車専用) |
| ACC検出電圧 | DC10V～80V |
| 消費電力 | 1カメラ：7W、2カメラ：9W(最大12W) |
| 動作温度範囲 | －25℃～＋60℃ |
| 防塵防水性能 | IP56準拠 |
| 音声 | ON/OFF |
| 動作確認 | LED |
| カメラ接続 | 最大2カメラ |
| センサー | Gセンサー：急発進・急ブレーキ・急ハンドル・急旋回検知 ジャイロセンサー：傾き・転倒リスク検知 |
| GPS | オプションのGPSユニット OP-GPS1で可能 |
| 記録媒体 | 付属：32GB オプションのSDHCカード：8～32GB、SDXCカード：64～128GB |
| 記録方式 | 常時録画、イベント記録、常時+イベントの混合 オプションのワンタッチスイッチユニット OP-SW5で任意のタイミングが可能 |
| フレームレート | 1,5,10,15,30コマ/秒、1,2コマ/分、6,12コマ/時 |
| 映像ファイル形式 | 独自フォーマット |
| 記録映像再生方法 | 専用ブラウザソフト |
| 画像表示 | 魚眼、パノラマ、VRパノラマ、拡大 |
| 保証期間 | 1年(消耗部品は除く) |
| サイズ | W40×H45×D33mm(ケーブル、突起部を除く) |
|---|---|
| 重量 | 約53g(ブラケット含む) |
| 撮影素子 | 200万画素 カラーCMOS |
| 最大画角 | 水平360°×垂直210° ※解像度により記録される視野角が変化します。 |
| 記録解像度 | 最大200万画素：1080P(1920×1080)、1536×1080、720P(1280×720)、VGA(640×480) |
| 画質 | HDR |
| 最低被写体照度 | 0.5LUX |
FDR-820 m2 SETのオプション
| 商品画像 | 商品番号 | 商品情報 |
|---|---|---|
 | OP-CM365WP | 防水周囲カメラ(付属品同等) STARVIS 超高感度CMOSセンサー 360°全方向カメラ、屋外使用に対応。 |
 | OP-CM364WPH | ヒーター付き防水周囲カメラ 冷蔵/冷凍倉庫・寒冷地使用、STARVIS 超高感度CMOSセンサー 360°全方向カメラ。 |

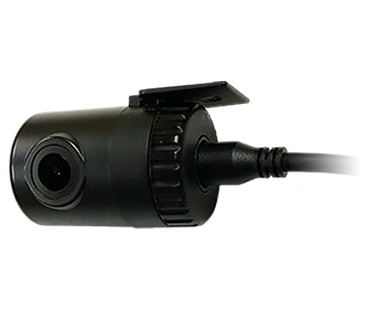

 | OP-CM208WP | 防水広角カメラ STARVIS 超高感度CMOSセンサー 高画質カメラ。 |
 | OP-CM209WPIR | 防水広角IRカメラ 夜間・暗所、赤外線対応、STARVIS 超高感度CMOSセンサー 高画質カメラ。 |
 | OP-CM205WPH | ヒーター付き防水広角カメラ 冷蔵/冷凍倉庫・寒冷地対応、STARVIS 超高感度CMOSセンサー 高画質カメラ。 |
| 商品番号 | 商品情報 | 商品の詳細 |
|---|---|---|
| OP-SD16/32/64/128 | 専用SDカード | 16GB/32GB/64GB/128GB。 |
| OP-WLAN2 | 無線LANユニット | SDカード抜き取リ不要でLinux用のパソコンへ記録データを自動伝送。 |
| OP-GPS1 | GPSユニット | 時刻自動補正。屋外の場合、走行軌跡・速度・位置情報も確認可能。 |
| OP-SW5 | ワンタッチスイッチ | ボタン操作で任意のタイミングで記録を残せる。ヒヤリハットに活用。 |
| OP-CRU2WP | 防水カメラ中継ユニット | ケーブル8m延長。付属のカメラケーブル3mの場合、11mまで延長可能。 |
| OP-CB010/011 | 7mカメラケーブル | 防水カメラ中継ユニットを併用すると、最大15mまで延長可能。 |
