フォークリフト用ドライブレコーダー ユピテル FDR-810

ユピテル Yupiteru
フォークリフト用ドライブレコーダー

FDR-810

※生産終了

360度カメラ付フォークリフト専用ドライブレコーダー。カメラ1台でフォークリフトやオペレーターの状況を一目で確認。

FDR-810取扱終了について

フォークリフト用ドライブレコーダー ユピテル FDR-810は、取扱いを終了いたしました。ご了承くださいますようお願い申し上げます。FDR-810の後継機種「FDR-820」をご紹介させていただきます。お気軽にお問合せください。

フォークリフト ドライブレコーダー ユピテル FDR-820

FDR-810後継機種

FDR-820

360°カメラでフォークリフトの全周囲カバー。キーON後すぐに録画開始やキーOFF後に降車も録画できる新機能搭載。

商品紹介

フォークリフトによる事故は重大災害になりやすい
ドライブレコーダーの必要性

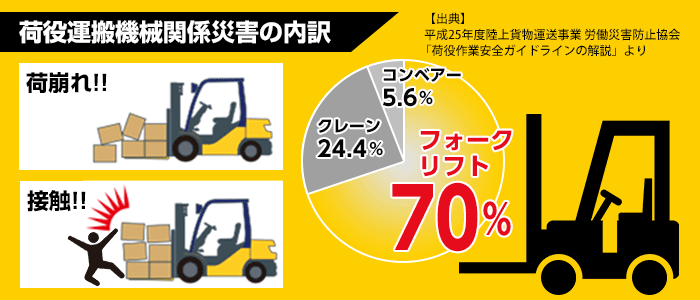

荷役運搬機械関係の災害発生件数の内、約70%はフォークリフトによるものです。
フォークリフトは「荷崩れ」や「歩行者との接触」以外でも、「転倒」「転落」「巻き込まれ」などによる死亡事故も起きており、フォークリフトによる事故は重大災害になりやすく、災害防止が重要な課題になっています。

フォークリフト専用ドライブレコーダーの必要性

そこでヒヤリハットな現場映像を記録し確認できる「フォークリフト専用ドライブレコーダー」が誕生しました。
ユピテルのフォークリフト専用ドライブレコーダー FDR-810は、フォークリフトの周囲状況を1台で記録できるよう、360度カメラが付属しています。ユピテルのドライブレコーダーは品質と性能を認められ、多くの警察・消防・役所などの公用車と民間の業務用車両に採用されています。

フォークリフト専用ドライブレコーダーの効果

運行管理者
事故再発防止対策と事故の正確な原因究明
映像を確認することにより、オペレーターに対して適切な安全運転指導を行うことができます。
オペレーター(運転者)
損害賠償の節減や運転者の安全運転意識向上
万が一の事故でも、自分の過失なのか運行管理者と記録映像を確認できるから安心。

フォークリフト専用ドライブレコーダー
FDR-810 カメラの取付け位置

付属の防水周囲カメラを取付ける位置は「ヘッドガード/前方」の2パターンより選択できます。
また、オプションカメラを1台増設することができます。

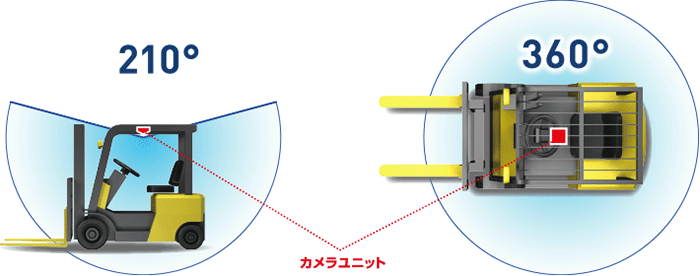

1. ヘッドガードにカメラを取付ける場合

フォークリフトの天井部にカメラを設置すれば、フォークリフトの前後左右、全周囲360度撮影できます。
万が一、事故が起きてしまった時は、事故の状況を映像で確認できる他、事故防止に適切な指導も行えます。

フォークリフト専用ドライブレコーダー fdr-810 ヘッドガードにカメラを取付ける場合

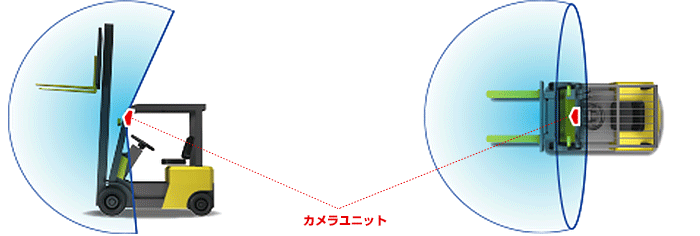

2. 前方にカメラを取付ける場合

フォークリフトの前方にカメラを設置すれば、フォークリフトの上下左右、アームの可動範囲を撮影できます。
縦方向の状況を把握できるようになるため、高い場所にある荷物を扱う作業や入口の低い倉庫への出入り、エレベーターへの搬入出を行う場合に適しています。

フォークリフト専用ドライブレコーダー fdr-810 前方にカメラを取付ける場合

オプションカメラの増設

付属の防水周囲カメラは、360°全方位カメラなので、フォークリフトの周囲状況を1台で記録できますが、どうしても生じてしまう死角を2台目のカメラで補えます。
オプションカメラは、「防水周囲カメラ(OP-CM360WP 付属のカメラと同等品)/サブカメラ(OP-CM201WP)」どちらかを取付けられます。2つのカメラ映像は、同時記録も可能です。

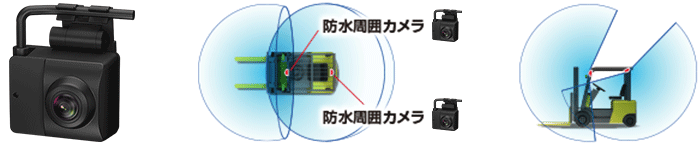

1. 防水周囲カメラ(付属)+防水周囲カメラ(OP-CM360WP)を取付ける場合

フォークリフト専用ドライブレコーダー fdr-810 オプションカメラ OP-CM360WPを取付ける場合

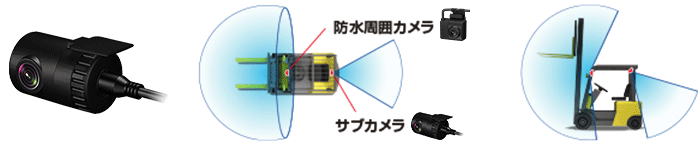

2. 防水周囲カメラ(付属)+サブカメラ(OP-CM201WP)を取付ける場合

フォークリフト専用ドライブレコーダー fdr-810 サブカメラ OP-CM201WPを取付ける場合

カメラ映像を簡単に確認できる
FDR-810 専用ブラウザソフト

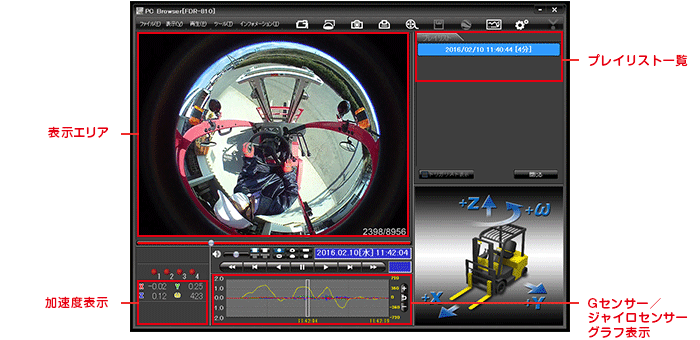

付属の専用ブラウザソフトを使うと、FDR-810のカメラ映像やセンサー検知の詳細など、簡単に確認できます。表示エリアの映像は、拡大・縮小可能。検索機能により、膨大な記録データから注目したいデータを抽出することもできます。
また、SDカードは運行管理者以外が内容を確認できないよう、パスワードを設定できます。(ソフトは付属のSDカードに収納)

フォークリフト専用ドライブレコーダー fdr-810 専用ブラウザソフト

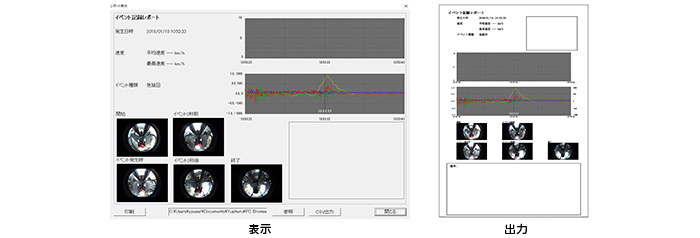

フォークリフト専用ドライブレコーダー fdr-810 レポート作成

「常時録画」「イベント記録」「履歴記録」のレポートを作成し、画面表示だけでなく印刷もできます。

常時録画日時/運転時間/衝撃の発生回数/加速度グラフ
イベント記録衝撃発生日時/衝撃の種類/衝撃発生前と発生後の画像
履歴記録年月日/記録開始から終了までの時刻/運転時間・衝撃の回数/急発進・急ブレーキの回数/急ハンドルの回数

5つの映像表示パターン

フォークリフトに取り付けたカメラ映像は、「魚眼/パノラマ/拡大フラット/リング型/ドーム型」5つの表示パターンで確認できます。 ユピテル イメージ画像と動画。

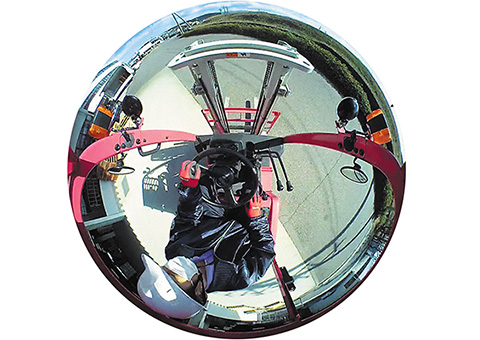

1. 魚眼表示

フォークリフト専用ドライブレコーダー fdr-810 カメラ映像 魚眼表示

録画した画像をそのまま表示

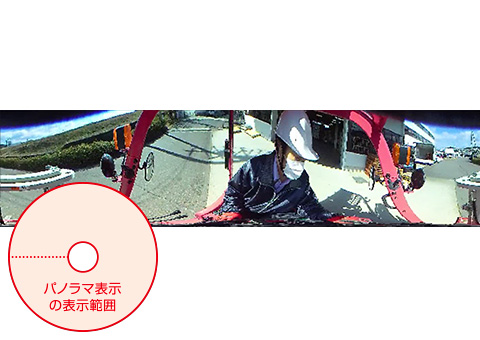

2. パノラマ表示

フォークリフト専用ドライブレコーダー fdr-810 カメラ映像 パノラマ表示

水平360°方向を横長の一枚画像で表示

編集動画 音あり

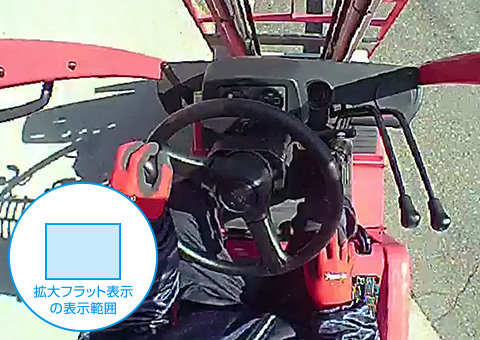

3. 拡大フラット表示

フォークリフト専用ドライブレコーダー fdr-810 カメラ映像 拡大フラット表示

気になる箇所を拡大して表示

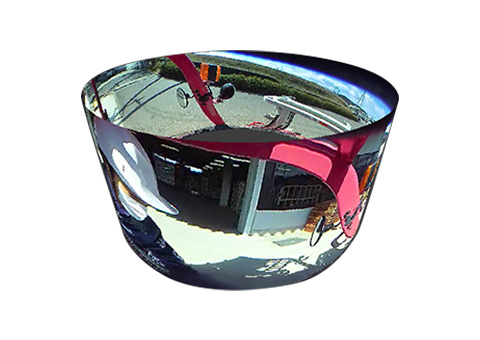

4. リング型表示

フォークリフト専用ドライブレコーダー fdr-810 カメラ映像 リング型表示

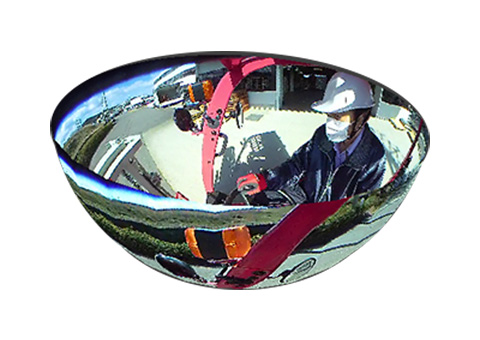

5. ドーム型表示

フォークリフト専用ドライブレコーダー fdr-810 カメラ映像 ドーム型表示

危険運転を逃さず記録
FDR-810 3つの記録モード

映像を録画するタイミングは「常時録画/イベント記録/常時録画+イベント記録」の3つより選択できます。音声の記録は、ON/OFF可能です。

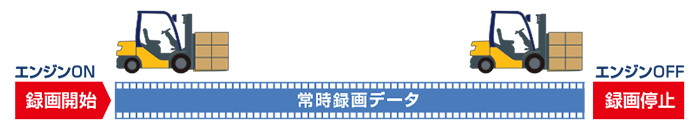

1. 常時録画

フォークリフトのエンジン始動~停止まで、連続して映像を録画し、SDカードに記録します。フォークリフトのエンジンと連動なので、FDR-810の電源をON/OFFする必要はありません。

フォークリフト用ドライブレコーダー fdr-810 常時録画

  • ■最大録画時間
    付属の8GBのSDカードに約120分、録画可能。
    ※SDカードの容量によって録画可能時間の上限は異なります。
  • ■上書きモード
    上書き録画ON/OFF可能。初期設定、上書き録画ON。最大録画時間を超えると上書き録画します。

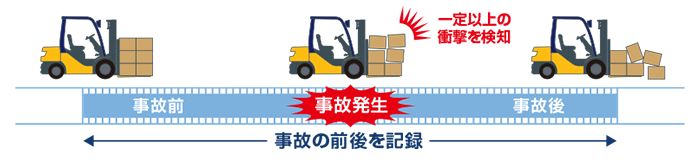

2. イベント記録

フォークリフト独特の挙動に対応したGセンサー・ジャイロセンサーが、一定の衝撃を検知した場合にのみ、事故発生前後の映像を録画し、SDカードに記録します。イベント記録時には、ビープ音が鳴り、記録が行われます。

記録を開始するトリガー
Gセンサー衝撃/急発進/急ブレーキ/急ハンドル
ジャイロセンサー急旋回

※センサーの感度は調節できます。
※新たな衝撃を検知すると、記録を延長します。
※衝撃が複数あった場合や、衝撃と急発進が重なって発生した場合は「衝撃, など」と記録されます。

フォークリフト用ドライブレコーダー fdr-810 イベント記録

  • ■録画データ
    1データあたり最大60秒「イベント発生前50秒+イベント発生後10秒」で生成します。事故発生前後の記録時間は設定できます。
  • ■最大記録件数
    付属の8GBのSDカードに初期設定、1記録20秒の場合で360件、録画可能。
    ※SDカードの容量によって最大記録件数は異なります。
  • ■上書きモード
    上書き録画ON/OFF可能。初期設定、上書き録画ON。最大記録件数を超えると上書き録画します。

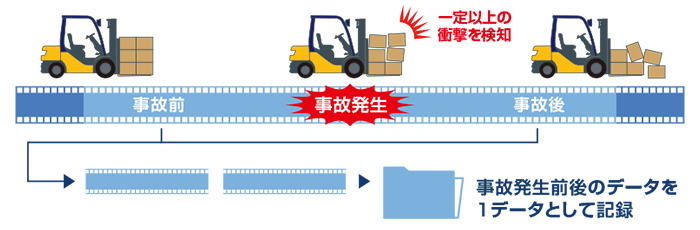

3. 常時録画+イベント記録

常時録画をしながら、イベント記録を行います。常時録画中にGセンサー・ジャイロセンサーが一定の衝撃を検知した場合、その記録は自動で別データとして保存されます。常時録画は上書きON、イベント記録は上書きOFFという設定も可能です。

フォークリフト用ドライブレコーダー fdr-810 常時録画+イベント記録

FDR-810
フォークリフト専用ドライブレコーダー ユピテル

日本製Gセンサージャイロセンサー360度カメラ防水カメラ2カメラ対応Full HD200万画素HDR音声ON/OFFSD付属ソフト付属

同梱物

  • カメラユニット×1
  • メインユニット×1
  • センサーユニット 約4m×1
  • カメラケーブル 約3m×1
  • 電源ケーブル 約3m×1
  • ヒューズケーブル×1
  • 取付用ネジ・ワッシャー・ナット×4
  • タイラップ×4
  • 両面テープ一式×1
  • SDカード 8GB×1
  • 専用ブラウザソフト(付属のSDカードに収納)
  • 取扱い説明書・保証書

FDR-810 仕様

フォークリフト ドライブレコーダー fdr-810 カメラユニット

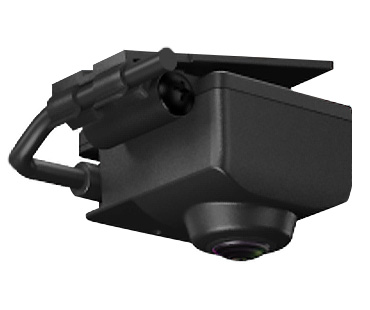

カメラユニット

  • ■外形サイズ
    W50×H40×D33mm(突起部を除く)
  • ■重量
    約45g(ブラケット含む)

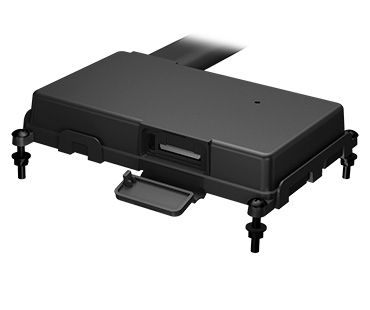

フォークリフト ドライブレコーダー fdr-810 メインユニット
メインユニット

  • ■外形サイズ
    W154×H26×D94mm(突起部を除く)
  • ■重量
    約198g(ブラケット含む)

フォークリフト ドライブレコーダー fdr-810 センサーユニット

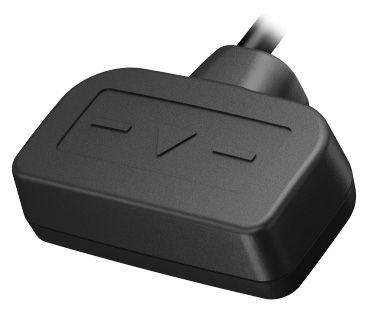

センサーユニット

  • ■外形サイズ
    W35×H10×D26mm(突起部を除く)
  • ■重量
    約70g(接続ケーブル含む)
電源電圧DC12V/DC24V
消費電力7W/2カメラ併用時9W
動作温度範囲-25℃~+60℃
動作湿度範囲30%~80%(結露なきこと)
防塵防水性能IP56準拠
GPSなし
センサーGセンサー/ジャイロセンサー
記録方式常時録画/イベント記録(Gセンサー+ジャイロセンサー)/常時録画+イベント記録
記録媒体専用SDカード8~128GB対応、8GB×1付属
※メインユニットに収納、出し入れ可。
音声ON/OFF可
画質HDR(ハイダイナミックレンジ)
カメラ素子200万画素 カラーCMOS
視野角水平360°×垂直210°
最低被写体照度1ルクス(目安:ロウソクの光が2ルクス)
映像ファイル形式H.264
フレームレート1・5・10・15・30 コマ/秒、1・2 コマ/分、6・12 コマ/時
画像サイズ1080P HD:1920×1080
1080P:1440×1080
720P:1280×720
VGA:640×480
記録映像再生方法専用ブラウザソフト(ソフトは付属のSDカードに収納)
※画像処理機能を動作させる場合、Windows7または8/Corei5相当、3.0GHz/8GB以上のメモリー、解像度1024×768ピクセル以上。
※WindowsのアップデートやGoogle マップの仕様変更などにより、付属のビューワソフトで地図が表示できないなど、正常に動作しなくなることがあります。
保証期間1年※消耗部品は除く。

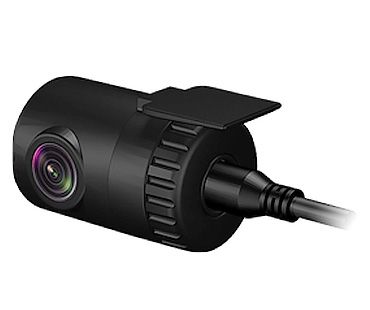

サブカメラ OP-CM201WP(オプション)
フォークリフト ドライブレコーダー fdr-810 サブカメラ外形サイズW51×直径33mm(突起部を除く)
重量約40g(ブラケット含む)
カメラ素子200万画素 カラーCMOS
最大画角対角154.8°(水平121.3°×垂直62°)
防塵防水性能IP56準拠
