バック事故防止
TRN-G44
ミリ波レーダーセンサーシステム (後方衝突防止補助システム)
【VIEWTEC】
荒天に強いミリ波レーダーセンサーで車両後方の障害物を検知し、音と光で警告。バック時の接触事故を防止します。
トラック・バス・フォークリフトの接触事故防止にミリ波レーダーセンサーシステム
トラック・バス・フォークリフトのバック時の接触事故で、余計な保険・修理費が発生していませんか？TRN-G44を車両後方に1つ設置するだけで、費用を削減できます。
TRN-G44は、24GHz帯のミリ波レーダーを使用した後方衝突防止補助システムで、従来の超音波式センサーや画像解析カメラより荒天に強く、カメラの死角にある障害物をミリ波レーダーがすばやく正確に検知。ドライバーへ音と光で注意喚起します。後付け可。
センサーは超音波からミリ波の時代にTRN-G44 6つの特徴
荒天に強い
TRN-G44のミリ波レーダーは雨・霧・雪などの環境下において、超音波式と比較して非常に高い応答性と高精度な測距性能を発揮します。カメラ映像が遮られるようなゲリラ豪雨や降雪による影響を受けにくいのが大きな特徴です。
高速応答
光速に近い速度 30万km/秒で動作するTRN-G44のミリ波レーダーは、超音波 340m/秒と比較して圧倒的に高速です。移動体・静止物の両方に対して素早く反応します。
広い検知範囲
TRN-G44のミリ波レーダー式と超音波式の検知範囲を比較すると、水平幅差は2倍以上、垂直幅差は7倍以上。後方の解析幅が広く、様々な後方障害物に対応できます。車両の大きさや駐車スペースに合わせて検知範囲を3つのモードより選択可能。
音と光で警告
TRN-G44は、移動体・静止物の接近を検知すると、ダッシュボードに設置したインジケーター部からアラート音とLEDでドライバーに注意喚起。接近距離に応じて、警報パターンが変化します。車両を停止した時は、2秒でアラートも停止。再度バックしはじめると始動するため、無駄な警報音でストレスを与えません。
高い防水性能
車両の外に取付けるTRN-G44のセンサー部は、防塵防水性能IP69Kを備えており、過酷な環境下での使用にも耐える堅牢な設計です。高圧温水洗車にも対応。
簡単設置

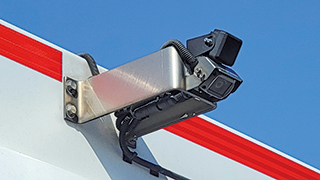

超音波式の場合は、センサーを4～8個も取付ける必要がありますが、TRN-G44のミリ波レーダーは検知範囲が広いので、センサーを1個取付けるだけ。設置工事のコストを削減できます。設置場所は、車両の外に既存で取付けているカメラ横辺りに取付けられ、設置角度も調整できます。
ミリ波レーダーと超音波ソナーの比較
| 項目 | ミリ波レーダー | 超音波ソナー |
|---|---|---|
| 荒天時の反応 | ◎ | △ |
| 検出精度 | ◎ | △ |
| 検知速度 | ◎ (光速 約30万km/秒) | △ (音速 約340m/秒) |
| 検出範囲 | ◎ | △ |
| センサーサイズ | 〇 (約44mm) | ◎ (約37mm) |
| センサー設置数 | ◎ (1か所設置) | △ (4～8か所設置) |
| 設置工事 | ◎ | △ |
| 価格 | △ | 〇 |

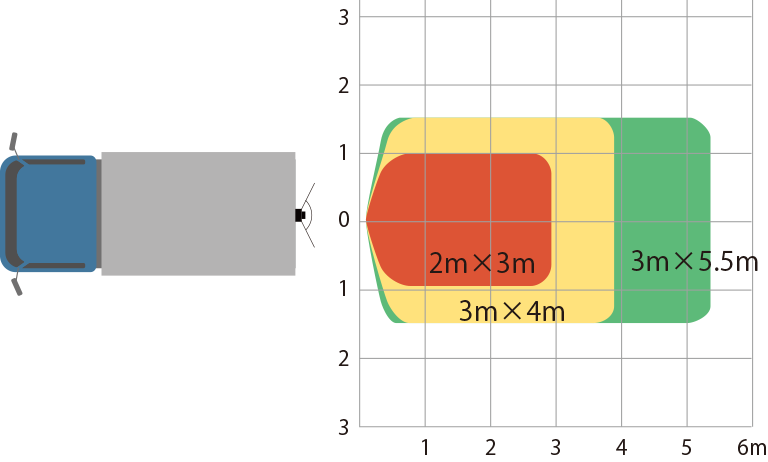

TRN-G44のセンサー検知範囲 3つのモード
- モード12m×3m
- 【コンパクトな検知範囲】狭い駐車スペースや限定的な検知に最適。
- モード23m×4m
- 【標準的な検知範囲】一般的なバック時の障害物検知に対応。
- モード33m×5.5m
- 【最大検知範囲】広い駐車スペースや大型車両に対応。

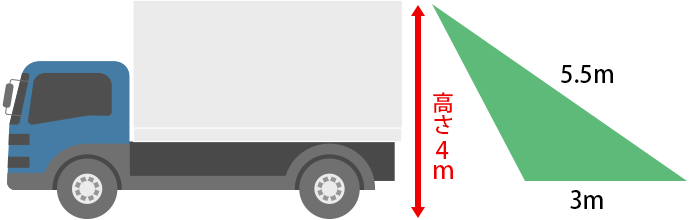

- ※設置角度の調整可能。検知範囲の高さは約4mに対応しています。

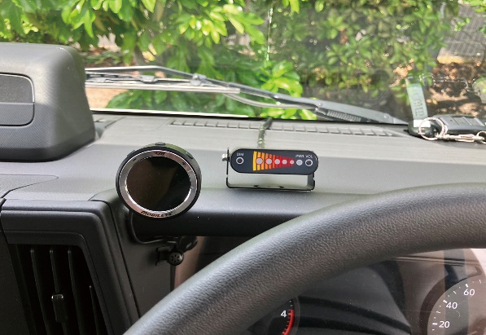

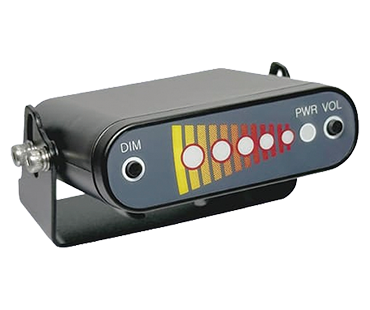

TRN-G44のインジケーター設置位置
後退時車両直後確認装置 UN-R158法規対応により、バックモニター上にセンサー情報を表示することが難しくなったため、TRN-G44は車内のダッシュボード上、ドライバーが視認しやすい位置にインジケーターを設置します。
TRN-G44のアラート音とLED表示一覧
| 障害物との距離 | 遠い | 近い | |
|---|---|---|---|
| アラート音 | ピッピッピッ… | ピピピピピピ… | ピーーーーー… |
| LED表示 |  |  |  |
| モード1 | 3m | 1.9m | 1.1m |
| モード2 | 4m | 3m | 1.8m |
| モード3 | 5.5m | 3.9m | 1.9m |
| 車両停止時 | 2秒でアラート自動停止 | ||
| 再度バック開始時 | 検知を再開 | ||
商品紹介

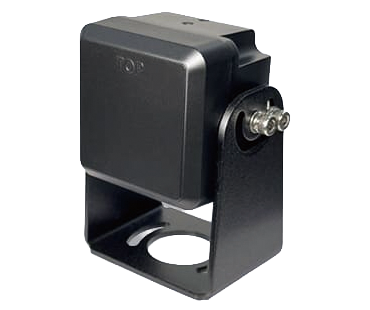

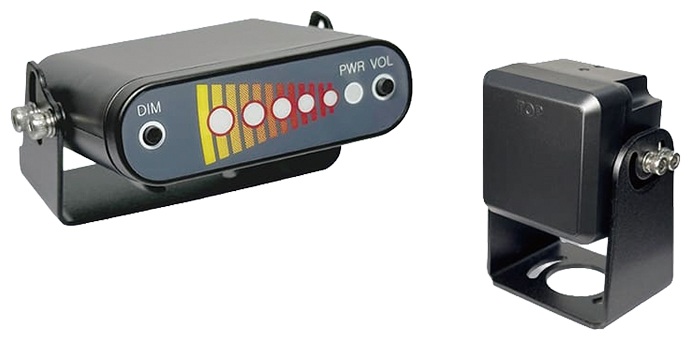

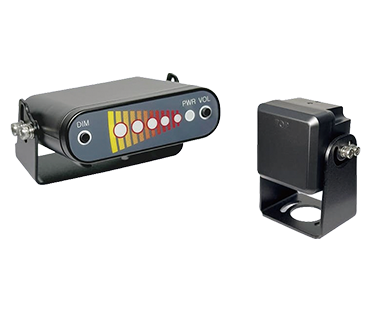

TRN-G44
ミリ波レーダーセンサーシステム (後方衝突防止補助システム) 【VIEWTEC】
24GHz帯 ミリ波レーダー後方障害物検知移動体検知静止物検知豪雨・霧・降雪可検知範囲3段階調整可アラート音LED表示防塵防水IP69Kトラック・バスに1個設置でOKフォークリフト専用モデルあり
TRN-G44のラインナップ
- TRN-G44トラック・バス用
- 標準的なトラック・バスに対応した最も汎用的モデル。
- TRN-G44(C)フォークリフト用：カウンター式
- フォークリフトのカウンター式に対応した専用モデル。
- TRN-G44(R)フォークリフト用：リーチ式
- フォークリフトのリーチ式に対応した専用モデル。
TRN-G44の仕様
| 検知時 | アラート音+LED |
|---|---|
| 停止時動作 | 2秒でアラート停止 |
| 動作温度 | -30～+70℃ |
| サイズ | W65×H20×D54mm |
| ケーブル長さ | 70cm |
| 重量 | 220g(取付金具含む) |
| 型式番号 | TRN-G44 |
|---|---|
| 動作電圧 | DC12-24V |
| 消費電力 | 300mA/DC12V |
| 動作温度 | -40～+80℃ |
| 使用周波数帯 | 24GHz |
| 防塵防水性能 | IP69K |
| サイズ | W43.6×H43.6×D33.1mm |
| 重量 | 240g(取付金具含む) |
